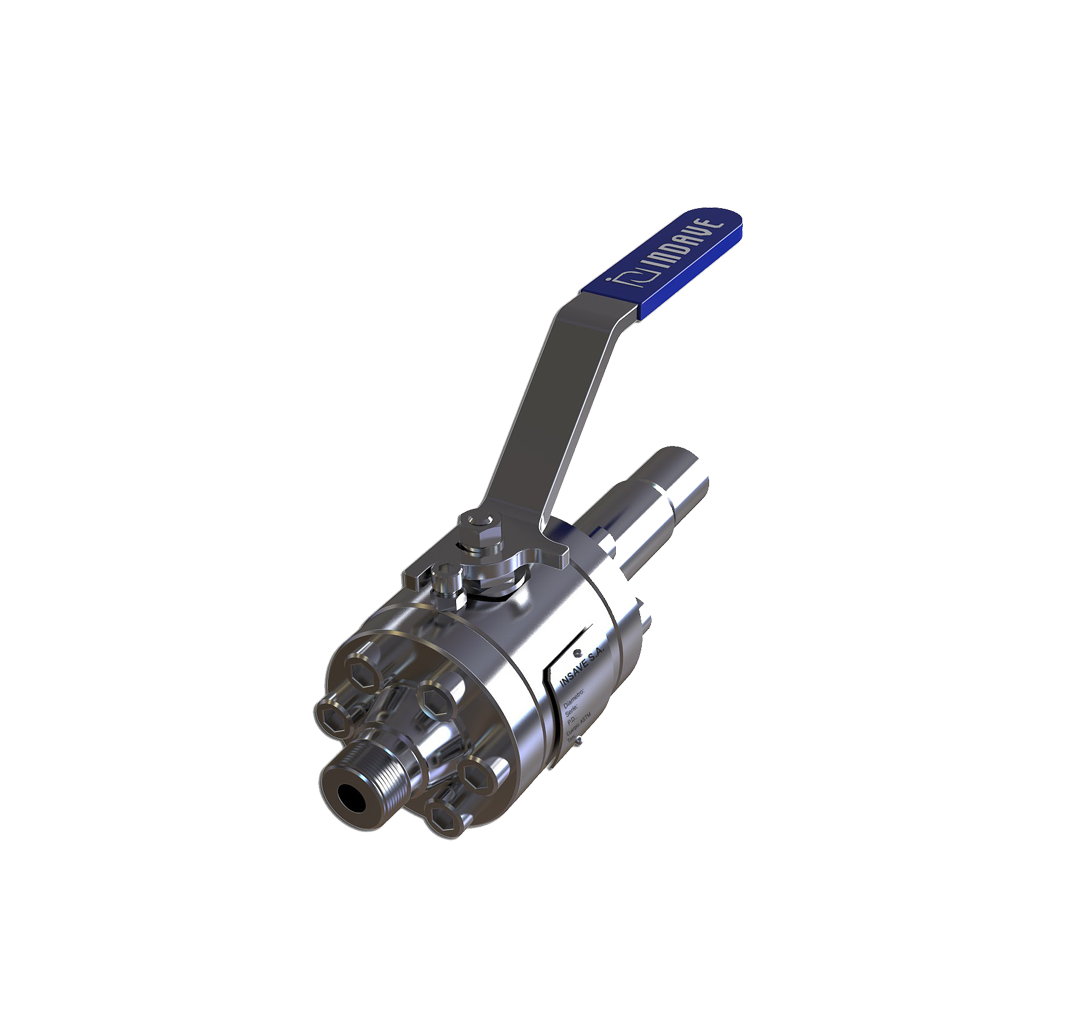

Válvula esférica tripartida / flotante
TFE
Características técnicas de la válvula esférica TFE
DISEÑO
Válvulas diseñadas de acuerdo a ASME B16.34 y GS OT PVA 154 (TOTAL ENERGIES)
PASAJE
Las válvulas pueden ser construidas con pasaje completo o reducido.
TAMAÑO
15 / NPS ½’” HASTA DN 38 / NPS 2”.
RANGO DE TEMPERATURA
-46 ºC hasta 250 ºC.
CLASE DE PRESIÓN WOG:
PN: 25 / 40 / 100 / 150 / 260.
ANSI: 150 / 300 / 600 / 800 / 900 / 1500 / 2500
CONEXIONES
Este diseño permite configurar ambas conexiones combinando extremos con conexion roscada, bridada o para soldar, según las necesidades del cliente. Las conexiones roscadas pueden ser provistas con roscas NPT o BSPT. Las conexiones bridadas pueden ser provistas Flat Face/ Raised/ Ring Joint. Las conexiones para soldar pueden ser BW / SW / PL.
OPERACIÓN
Manual a palanca.
ACCESORIOS
Dispositivo con traba para bloqueo de operación en posición abierta y cerrada.
Extensión de vástago para aislación.
BENEFICIOS
Diseño robusto compacto. Fácil instalación y bajo mantenimiento en servicio. Sentido de flujo bidireccional. Baja resistencia al flujo. Diseño con vástago inexpulsable. Provista con dispositivo antiestático que garantiza la continuidad eléctrica. Diseño con certificación a prueba de fuego según API 607 e ISO 10497.
