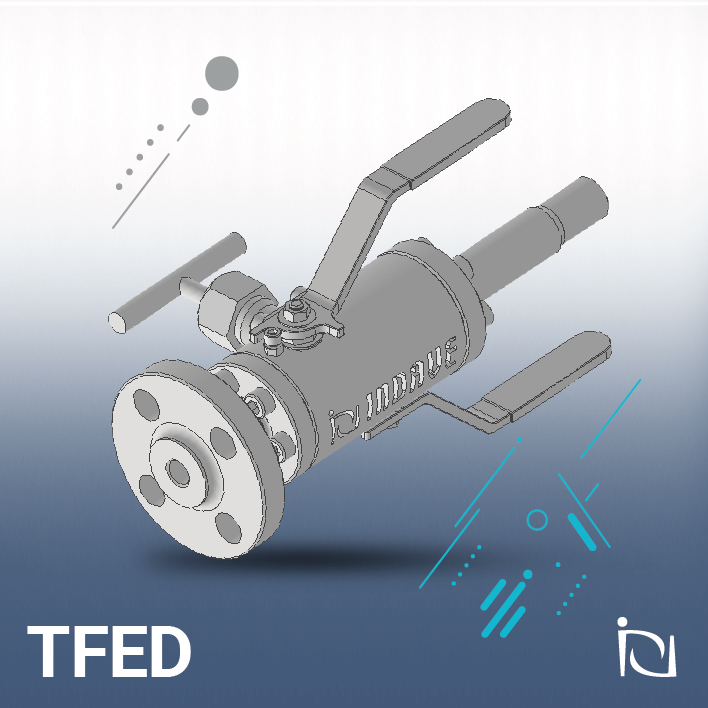

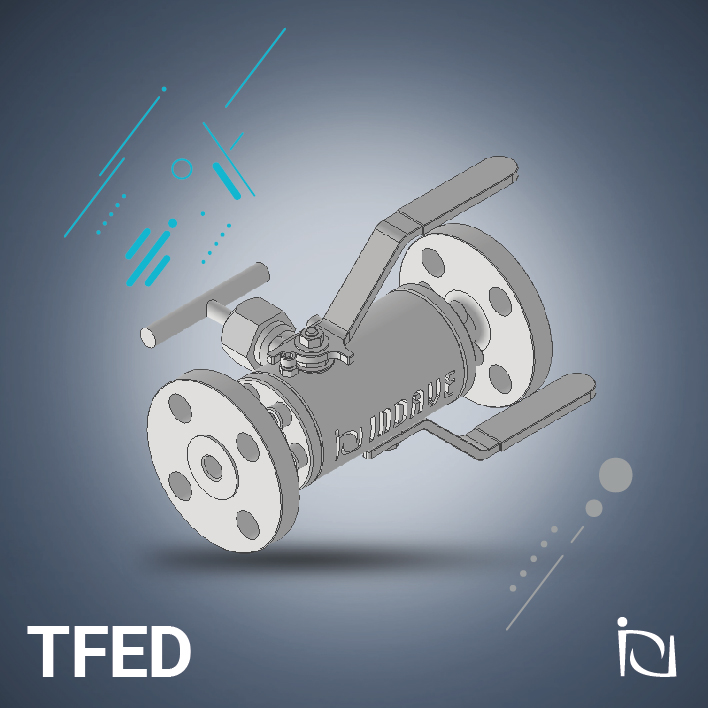

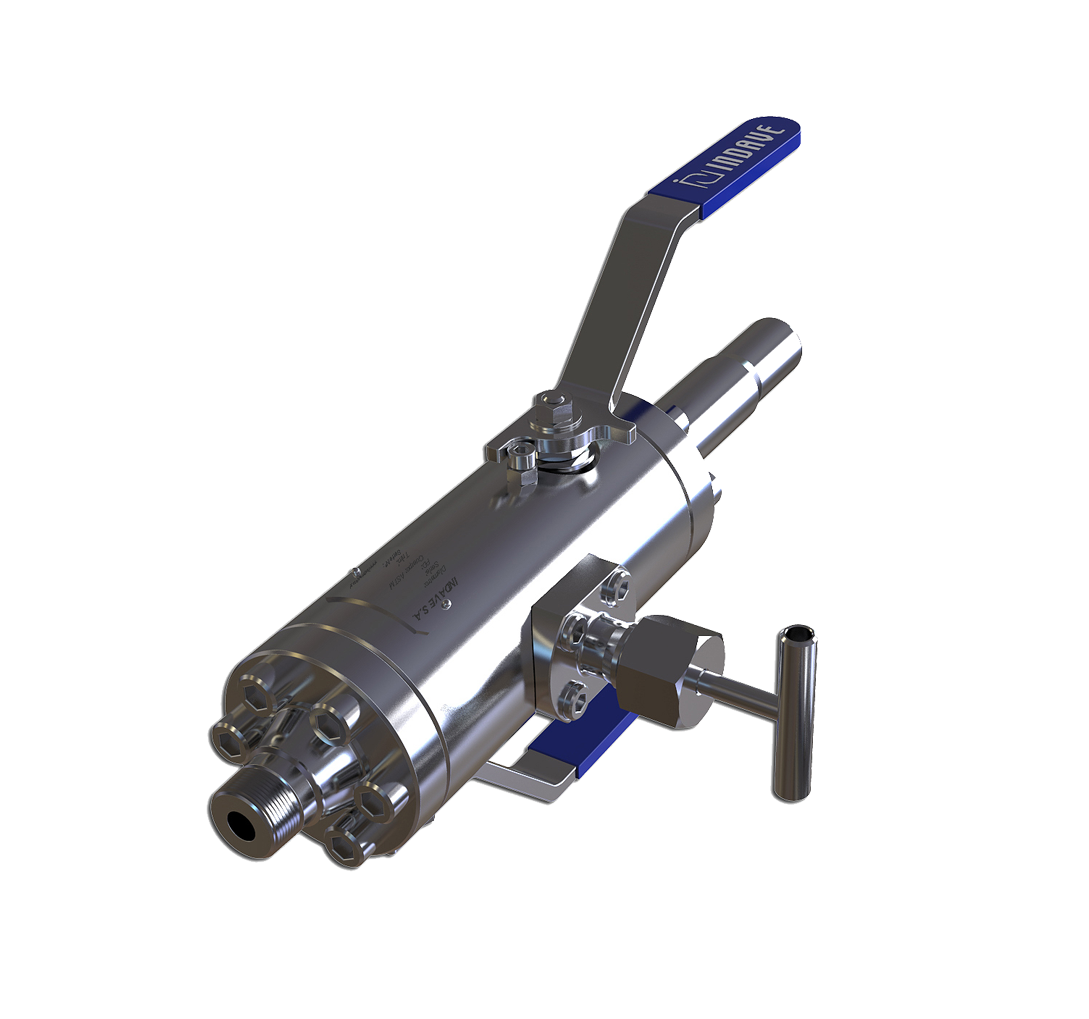

Válvula esférica tripartida abulonada con doble esfera flotante y drenaje (doble bloqueo y purga)
TFED
Características técnicas de la válvula esférica TFED
DISEÑO
Válvulas diseñadas de acuerdo a API 6D, BS5351, ASME b16.34 y GS OT PVA 154 (TOTAL ENERGIES)
PASAJE
Las válvulas pueden ser construidas con pasaje total o reducido.
TAMAÑO
DN 15 / NPS ½” hasta DN 50 / NPS 2″.
RANGO DE TEMPERATURA
-46 ºC hasta 250 ºC.
CLASE DE PRESIÓN WOG:
1PN: 25 / 40 / 100 / 160 / 250. ANSI: 150 / 300 / 600 / 800 / 900 / 1500 / 2500.
CONEXIONES
Este diseño permite configurar ambas conexiones combinando extremos con roscada, bridada o para soldar. Las Conexiones roscadas pueden ser provistas con roscas NPT o BSPT. Las Conexiones para soldar pueden ser BW / SW / PL. Las conexiones bridadas pueden ser provistas Flat Face/ Raised Face? Ring Joint.
OPERACIÓN
Manual a palanca.
ACCESORIOS
Dispositivo con traba para bloqueo de operación en posición abierta y cerrada.
Extensión de vástago para aislación.
BENEFICIOS
Diseño robusto compacto. Fácil instalación y bajo mantenimiento en servicio. Sentido de flujo bidireccional. Dise˜õ integrado que permite disminuir componentes y espacios en instalaciones. Por reducir la cantidad de componentes en las instalaciones se disminuyen conexiones las cuales siempre son puntos potenciales de fuga. Sentido de flujo bidireccional. Diseño con vástago inexpulsable. Provista con dispositivo antiestático que garantiza la continuidad eléctrica. Diseño con certificación a prueba de fuego según API 607 e ISO 10497.
