Válvula esférica guiada con desplazamiento lateral
IDL1G
Características técnicas de la válvula esférica guiada de desplazamiento lateral
TAMAÑO
Desde 2″ hasta 8″.
RANGO DE TEMPERATURA
-46 ºC / 200 ºC. Bajo pedido se puede configurar para altas temperaturas
CLASE DE PRESIÓN:
600 / 900 / 1500
CONEXIONES
Bridada RF / RJ
ACCESORIOS
• Traba candado
• Extensor de Vástago
• Automatización
PRINCIPIOS DE FUNCIONAMIENTO

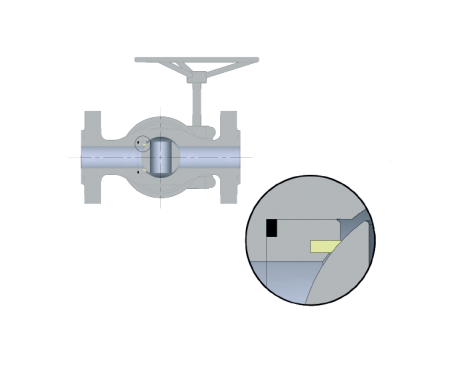

1- Al inicio de la apertura la esfera se desplaza del asiento simultáneamente con el movimiento de rotación.

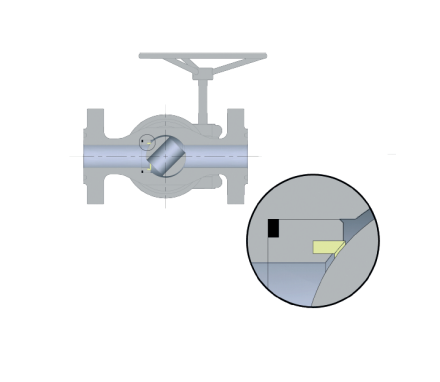

2- La separación evita que el asiento sea dañado por la presión durante la apertura y previene la abrasión por sólidos en suspensión.

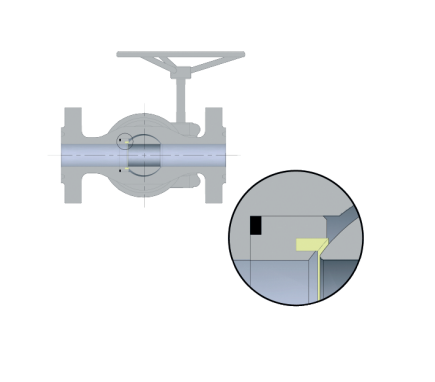

3- Con la esfera en posición de apertura completa permite un flujo sin turbulencias al igual que las válvulas esféricas convencionales.
