Válvulas esféricas de desarrollo de ingeniería aplicada

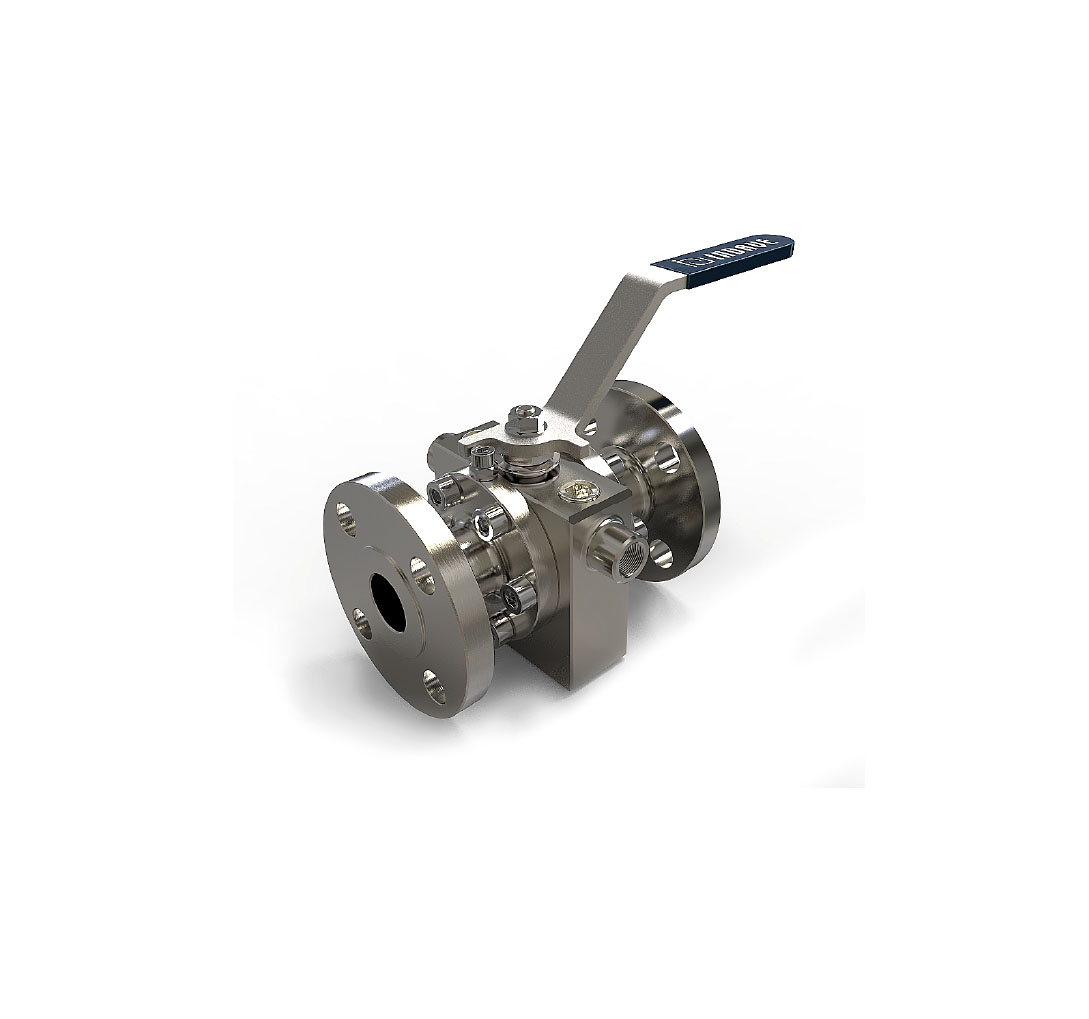

Válvula apta para calefaccionar

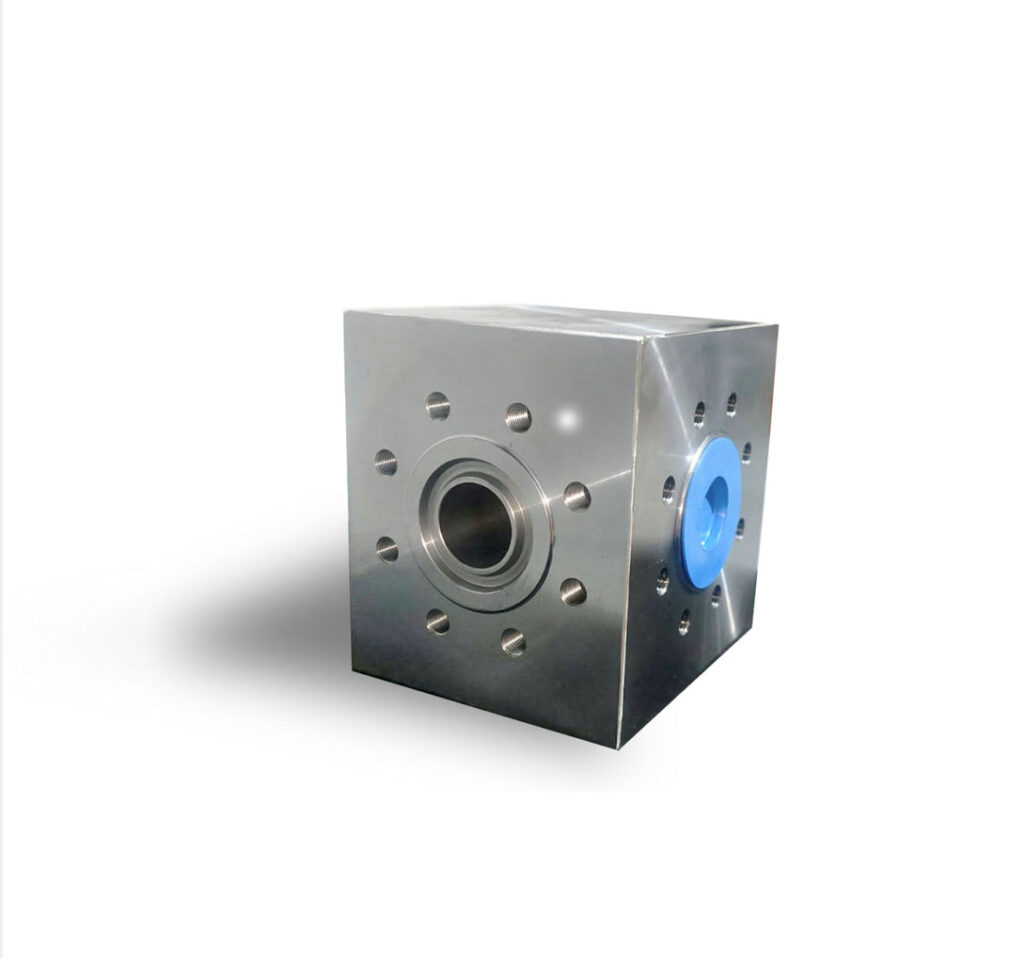

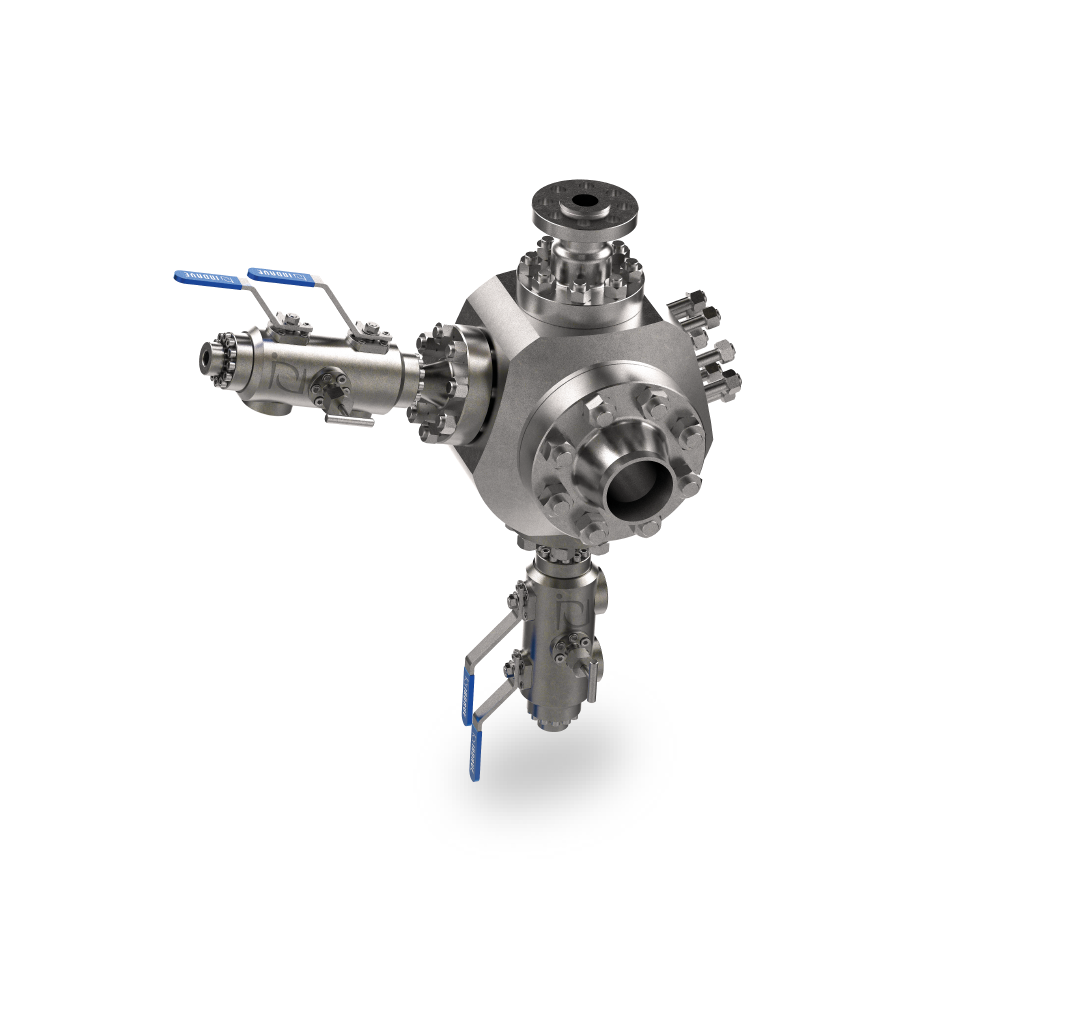

Cubo de conexión API6A

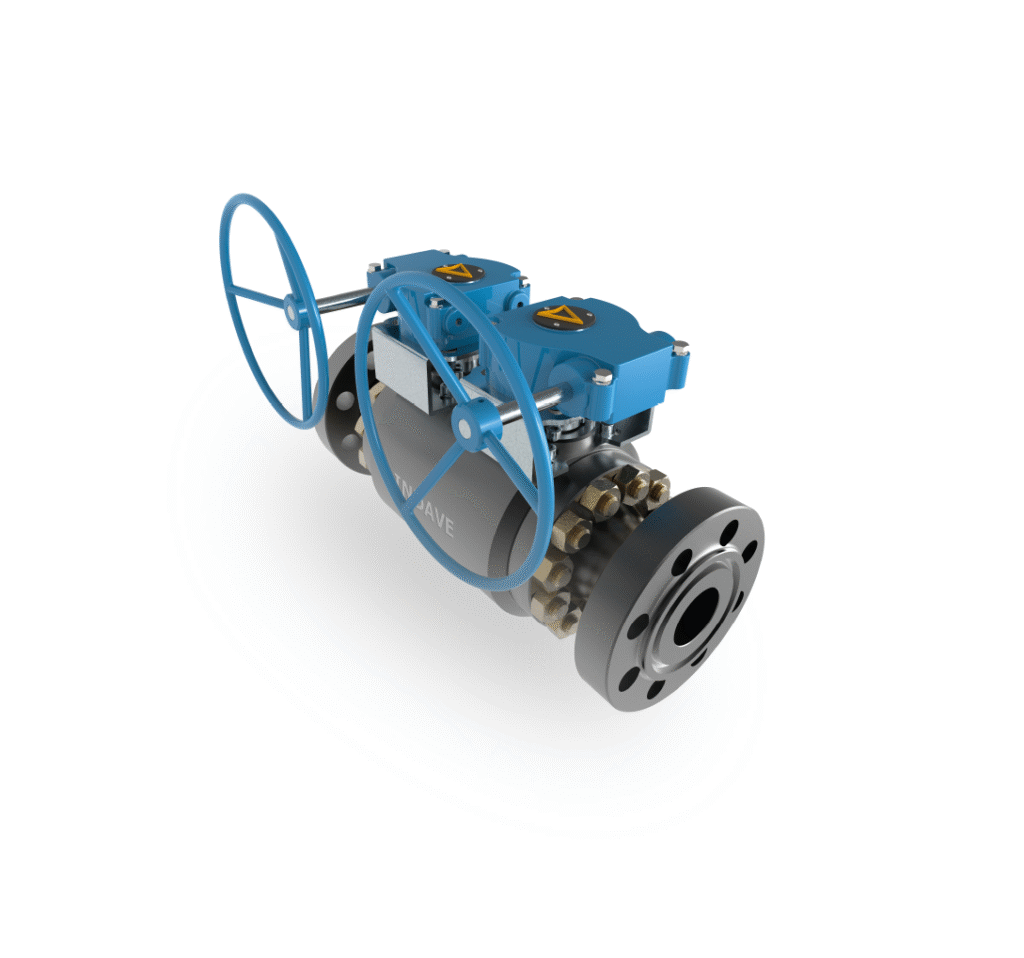

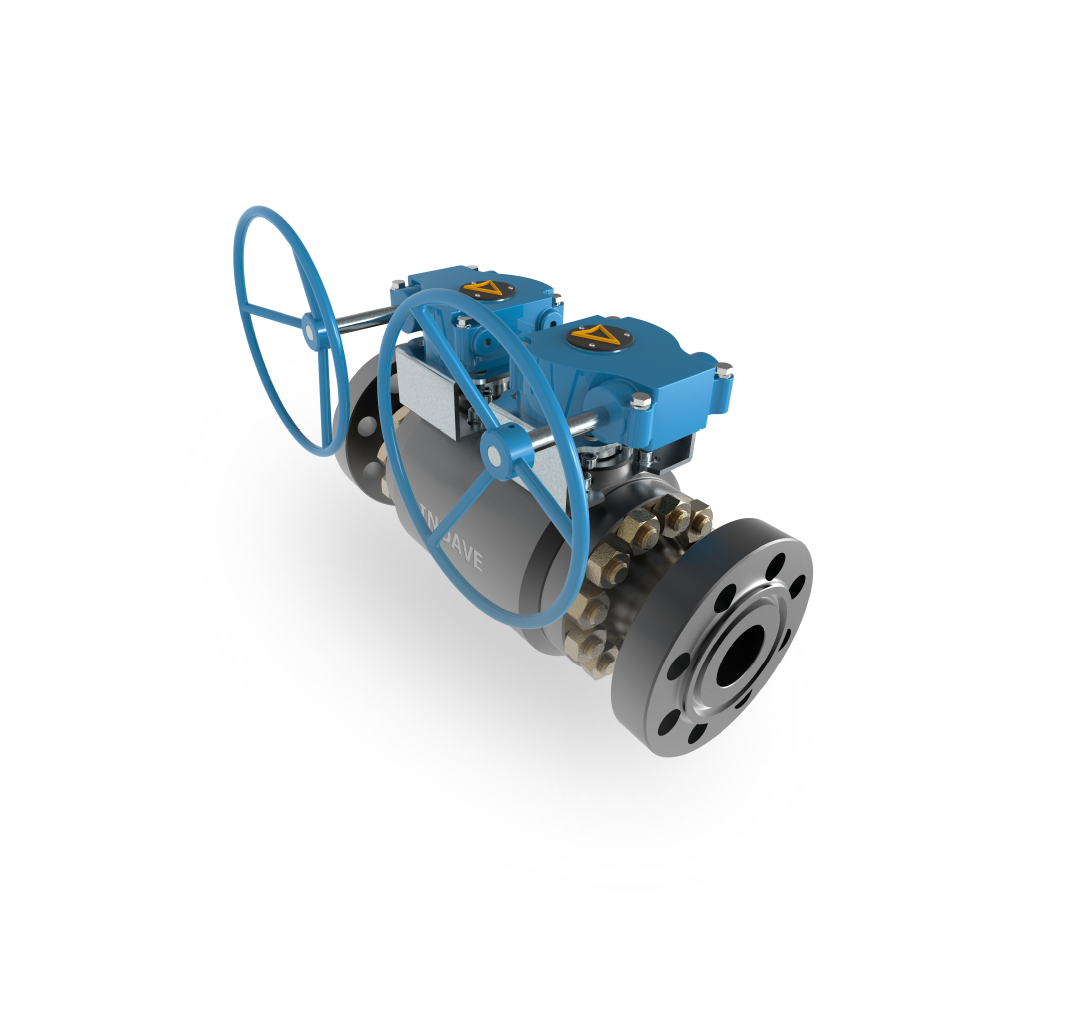

Válvula doble integral (Double Block & Bleed).
LINEA DE VÁLVULAS ESFÉRICAS API6A | API6D
VÁLVULAS ESFÉRICAS FLOTANTES Y VÁLVULAS ESFÉRICAS GUIADAS

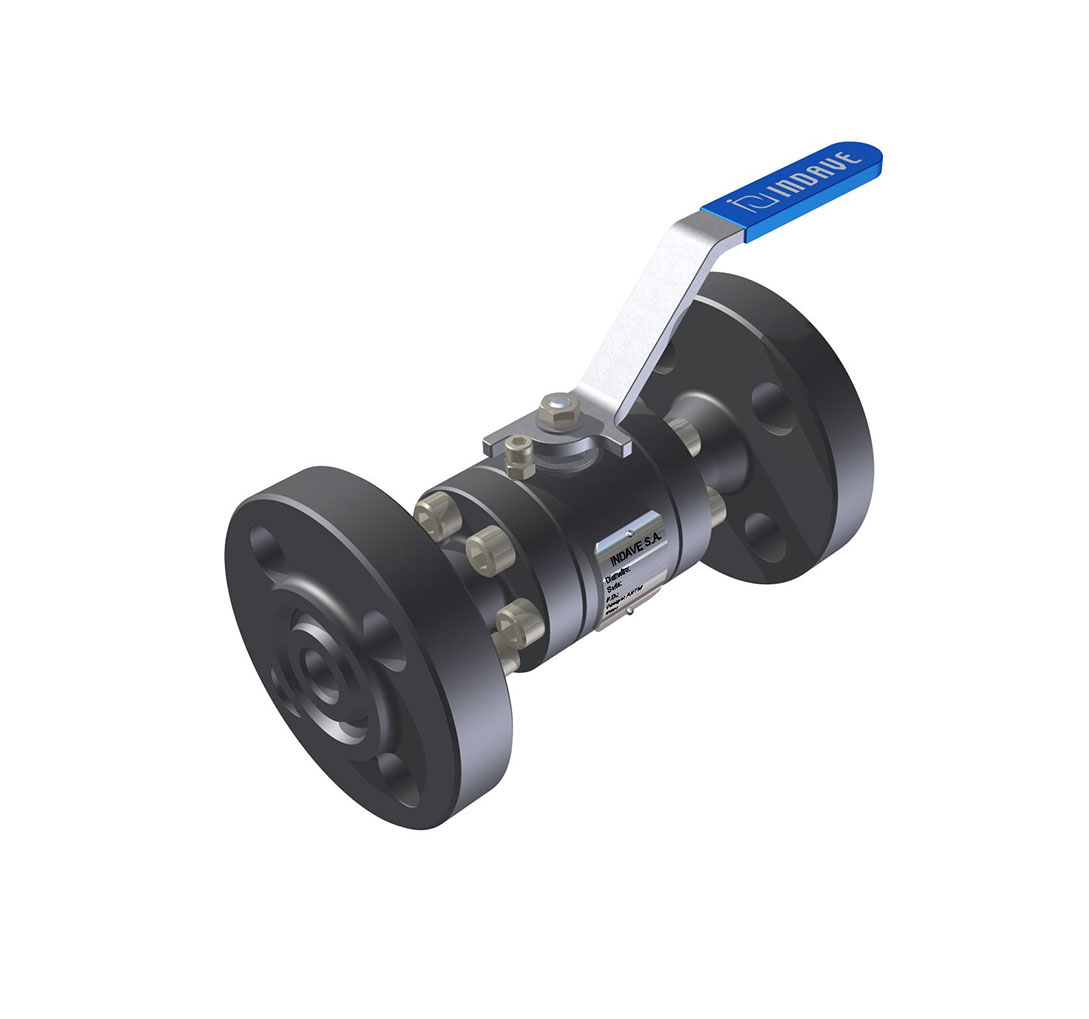

Válvula esférica bipartida / tripartida / flotante*
– Diseño bipartido/ tripartido flotante.
– Diseño según BS 5351.
– ASME B16.34, B1.20.1, B16.11, B16.25.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ¼” a 3”.
– Extremos: NPT – BSP – SW – BW – PL.
– Presión: WOG 800/6000. Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

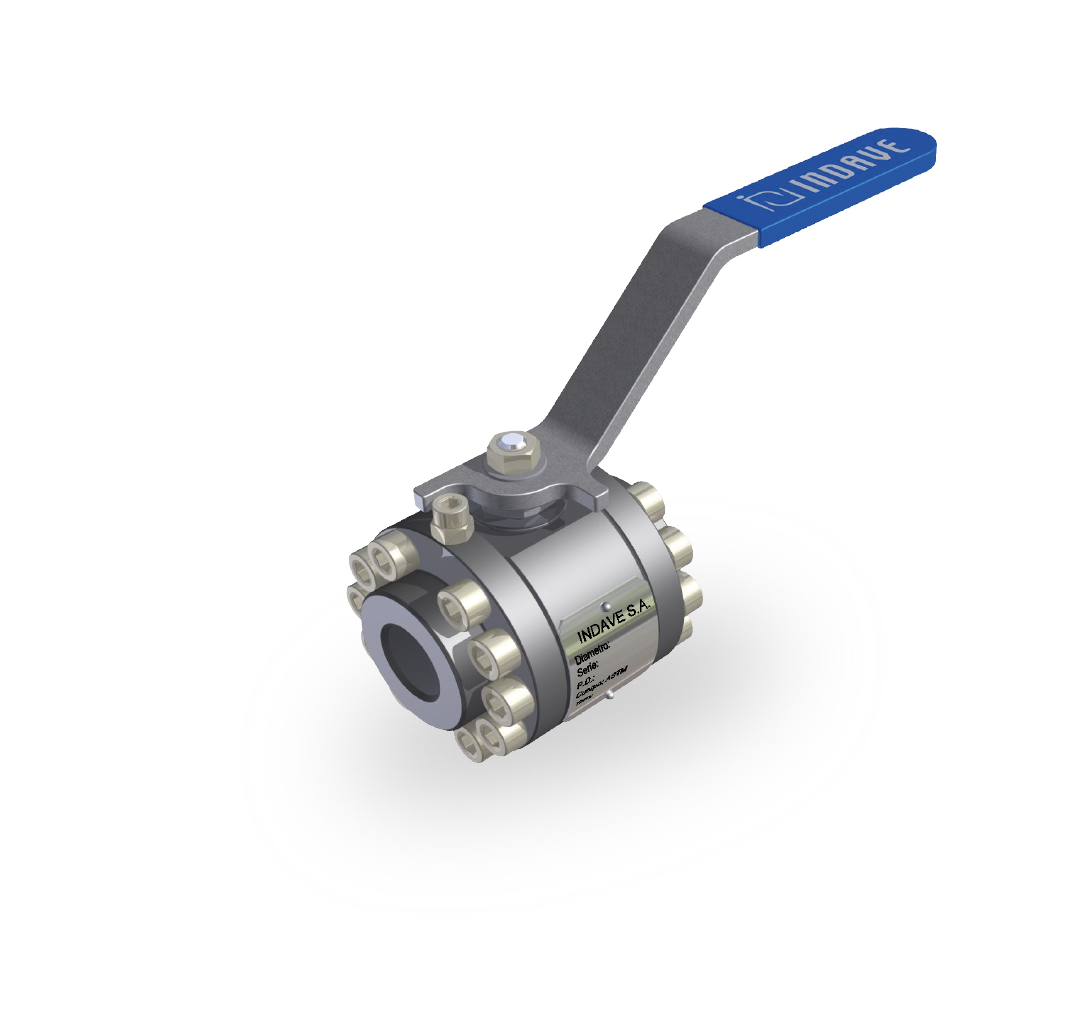

Válvula esférica tripartida abulonada flotante*
– Diseño tripartido flotante.
– Diseño según BS 5351.
– ASME B16.34, B1.20.1, B16.11, B16.25.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ¼” a 3”.
– Extremos: NPT-BSP-SW-BW-PL-RF-RJ.
– Presión: WOG 800/5000.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

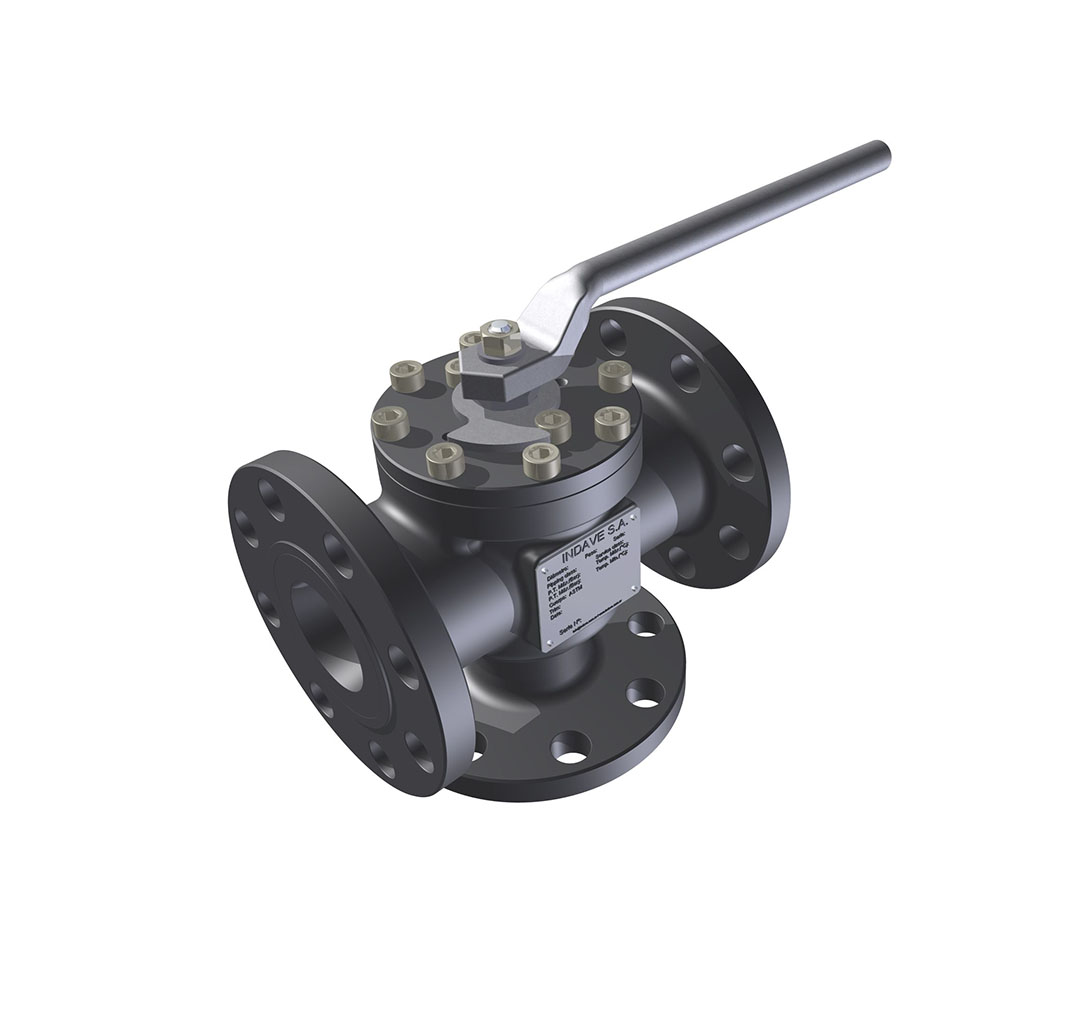

Válvula esférica guiada con 3 o 4 vías *
– Válvula multivía
– Diseño flotante o guiado en 3 o 4 vias.
– ASME B16.34, B16.10, B16.25.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 4”.
– Extremos: NPT – BSP – SW – BW – PL.
– Paso total y reducido.
*ACCESORIOS: Dispositivo antiestático, Vástago inexpulsable

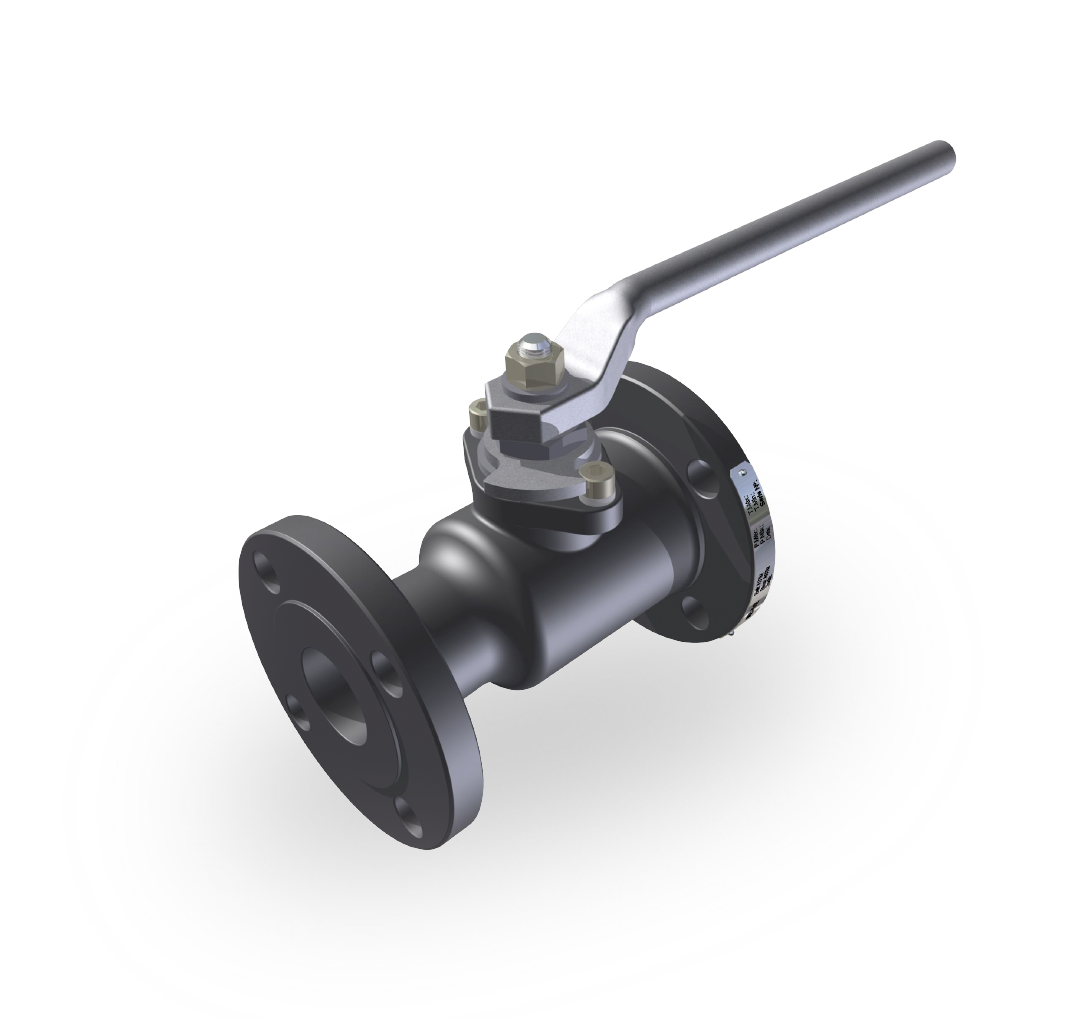

Válvula esférica en un bloque flotante*
– Diseño monocuerpo flotante.
– Diseño según API 608, ASME B16.34, B16.10, B16.5 y BS 5351
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: 1” a 6”.
– Extremos: RF.
– Presión: PN: 25/40 – ANSI 150/300/600.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

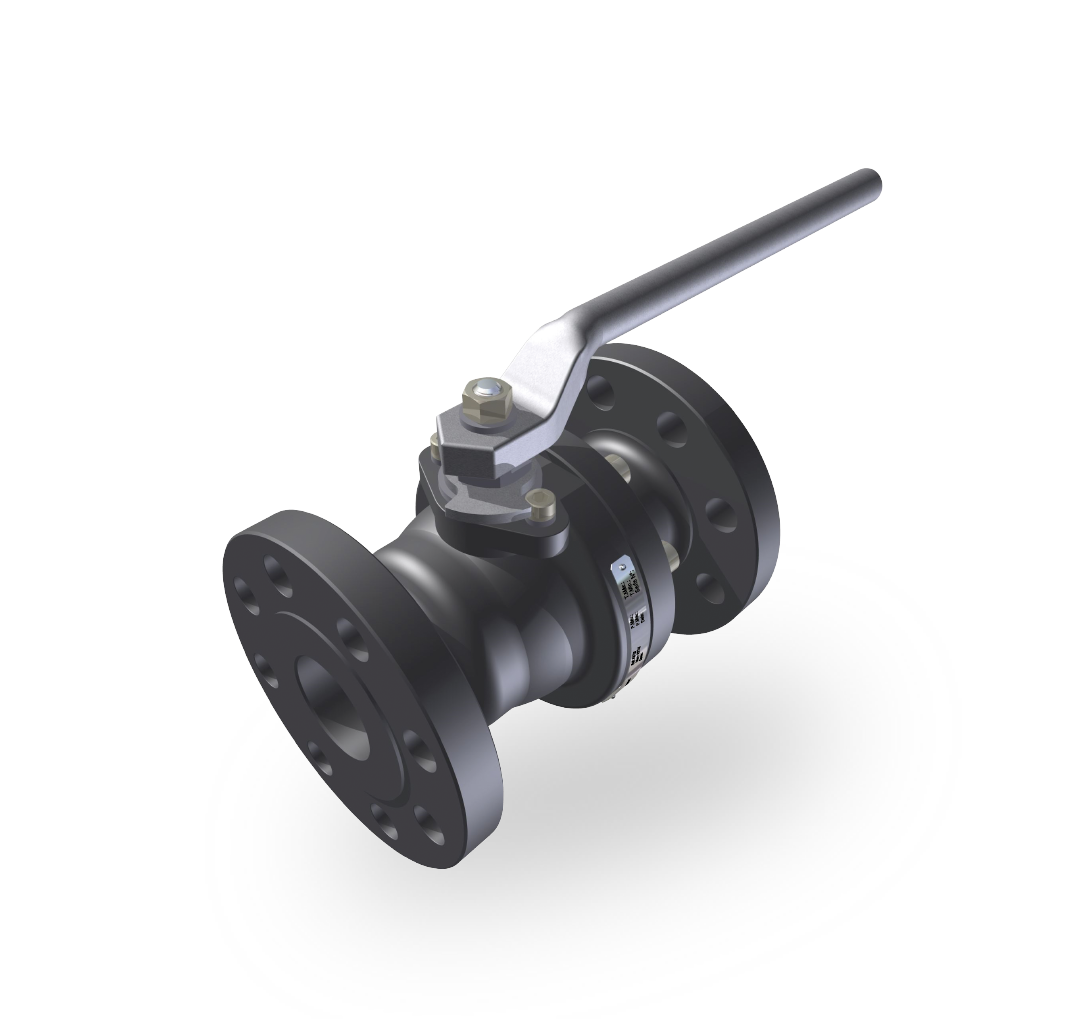

Válvula esférica bipartida flotante*
– Diseño bipartido flotante.
– Diseño según API 6D, API 608.
– ASME B16.34, B16.10, B16.5 y BS 5351.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: 1½” a 8”.
– Extremos: RF.
– Presión: PN: 25/40 – ANSI: 150/ 300/ 600.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.
Válvula esférica tripartida flotante*
– Diseño tripartido flotante.
– Diseño según API 6D, API 608.
– ASME B16.34, B16.10, B16.5 y BS 5351.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: 1½” a 8”.
– Extremos: RF.
– Presión: PN: 25/40/100/160/250 – ANSI: 150 /300 / 600/ 800/ 900/ 1500.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

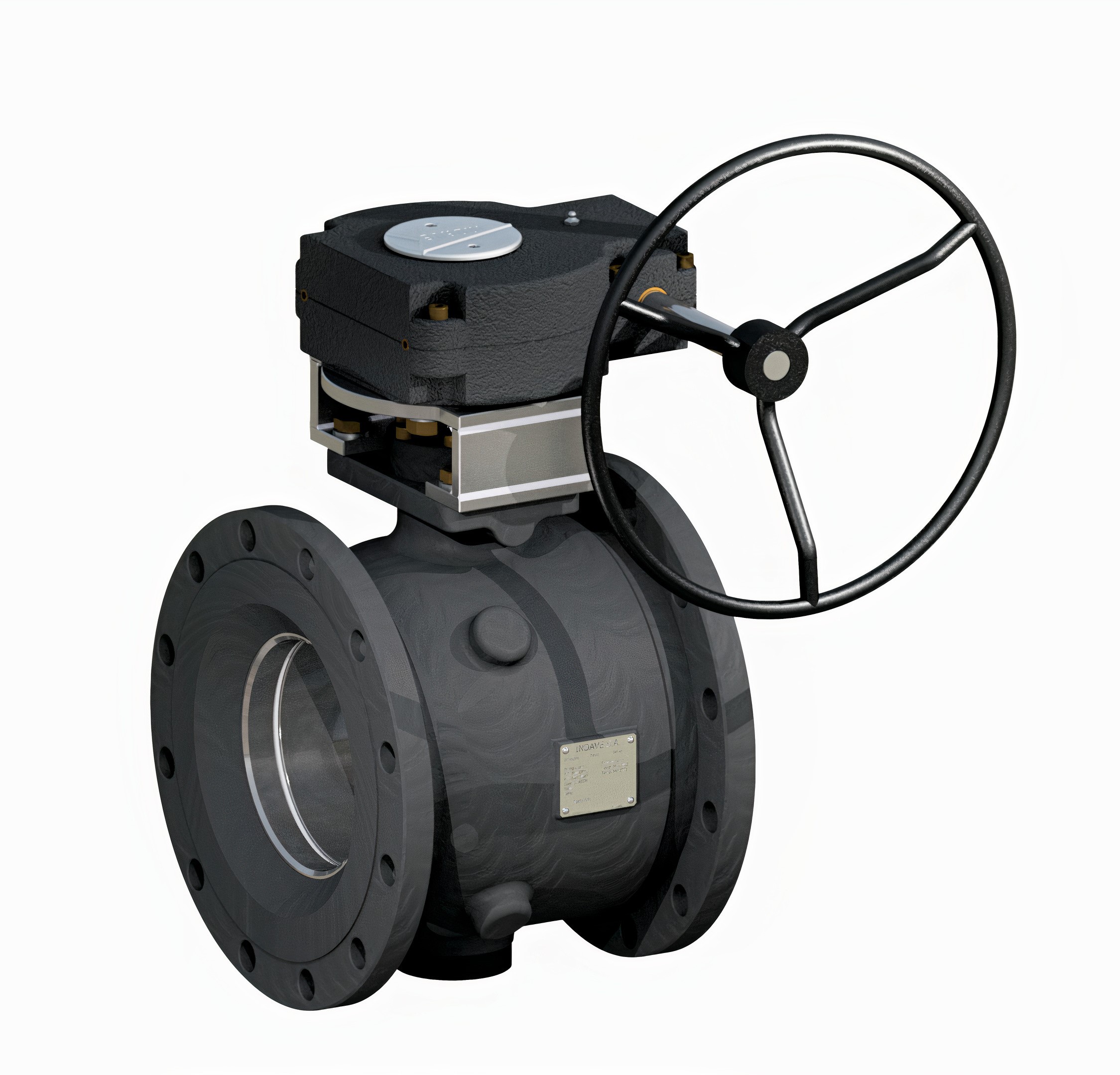

Válvula esférica en un cuerpo guiada*
– Diseño monocuerpo.
– Diseño según API 6D, API 608, ASME B16.34, B16.10 y B16.5.
– Homologado según GS OT PVA154 Total Energies.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 12”.
– Extremos: RF-RJ-BW.
– Serie #150, #300, #600, #900, #1500 y #2500.
– PN: 25/40/100/160/260 – ANSI 150/ 300/ 600/ 900/ 1500/ 2500.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

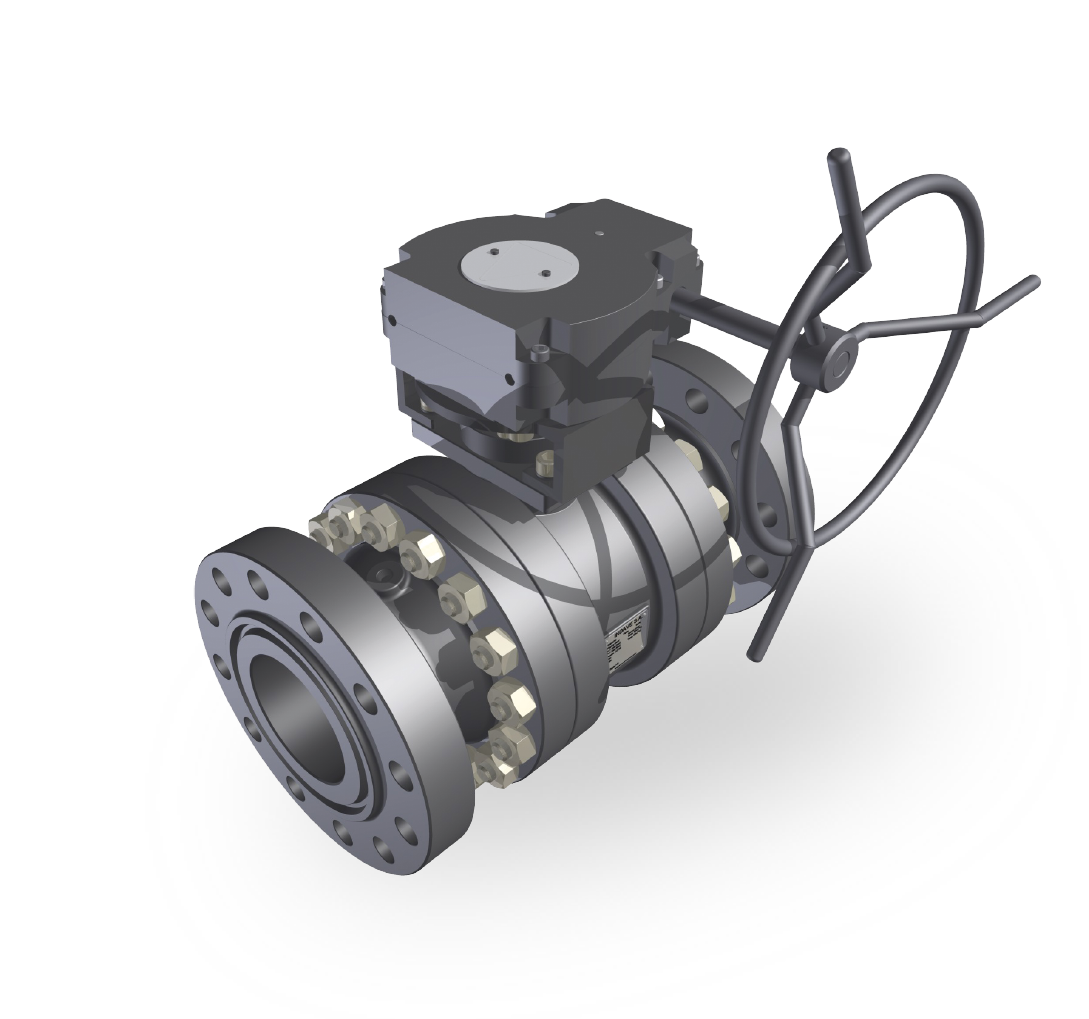

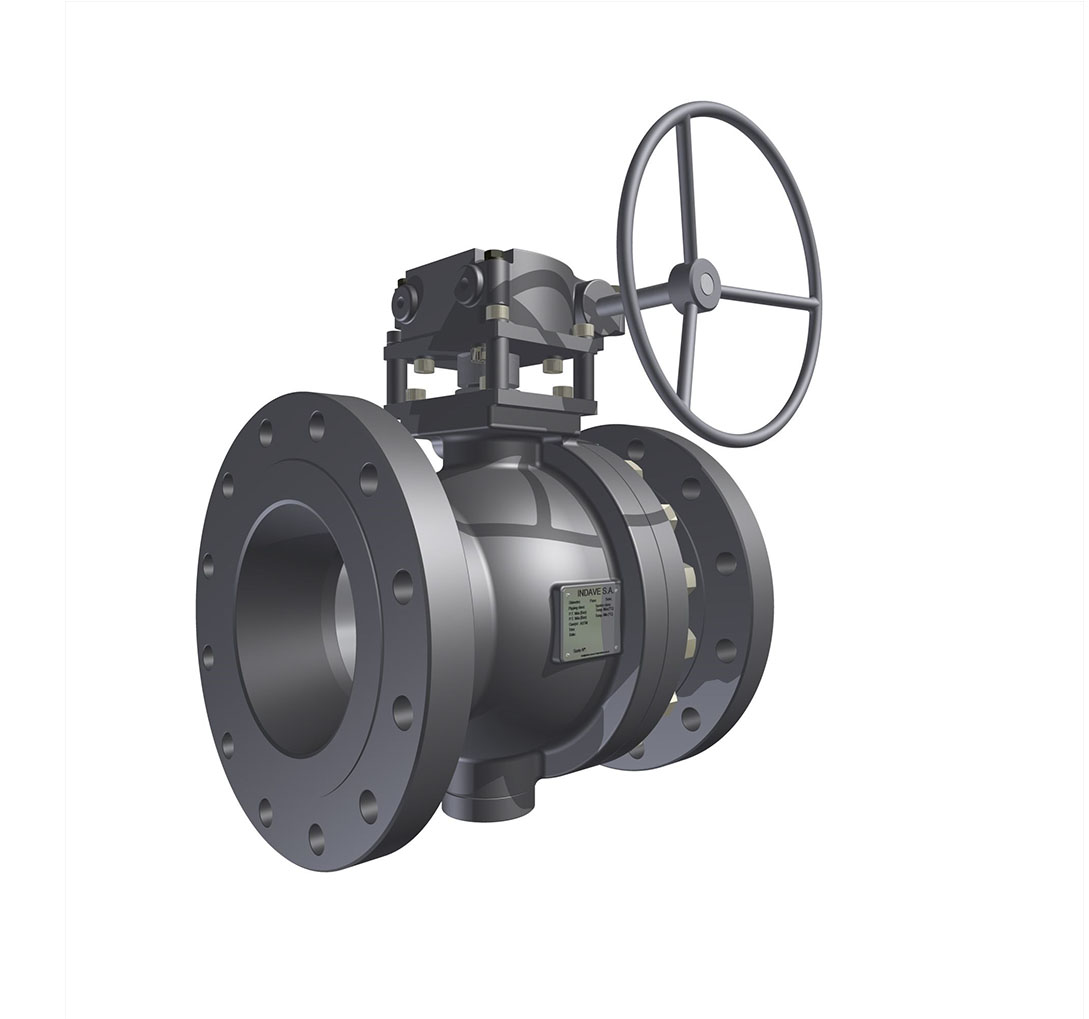

Válvula esférica bipartida guiada*
– Diseño bipartido.
– Diseño según API 6D, API 608, ASME B16.34, B16.10 y B16.5.
– Homologado según GS OT PVA154 Total Energies.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 12”.
– Extremos: RF-RJ-BW.
– Serie #150, #300, #600, #900, #1500 y #2500.
– PN: 25/40/100/160/260 – ANSI 150/ 300/ 600/ 900/ 1500/ 2500.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.
Válvula esférica tripartida guiada*
– Diseño tripartido con esfera guiada.
– Diseño según API 6D, API 608, ASME B16.34, B16.10 y B16.5.
– Homologado según GS OT PVA154 Total Energies.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 16”.
– Extremos: RF-RJ-BW.
– Serie #150, #300, #600, #900, #1500 y #2500.
– PN: 25/40/100/160/260 – ANSI 150/ 300/ 600/ 900/ 1500/ 2500.
– Paso total y reducido.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.
VÁLVULAS ESFÉRICAS DE ALTA PRESIÓN
Válvula de diseño tripartido abulonado con esfera guiada **
Diseño apto para nuevos procesos no convencionales donde se requiere alta presión de operación.
– Diseño tripartido trunnion.
– Diseño según API 6A, ISO 1042.3.
– Certificación FIRE SAFE según API 6FA.
– Homologado seg. GS OT PVA 154 Total Energies.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 2”.
– Extremos: NPT – BSP – SW – BW – PL – RF – RJ.
– Serie 2500 o API 10000.
– Paso total y reducido.
**ACCESORIOS: Traba candado – Extensor de vástago.
Válvula de diseño tripartido abulonado con doble esfera guiada y drenaje**
Diseño apto para nuevos procesos no convencionales donde se requiere alta presión de operación.
– Diseño tripartido trunnion.
– Diseño según API 6A, ISO 1042.3.
– Certificación FIRE SAFE según API 6FA.
– Homologado seg. GS OT PVA 154 Total Energies.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 2”.
– Extremos: NPT – BSP – SW – BW – PL – RF – RJ.
– Serie 2500 o API 10000.
– Paso total y reducido.
**ACCESORIOS: Traba candado – Extensor de vástago.

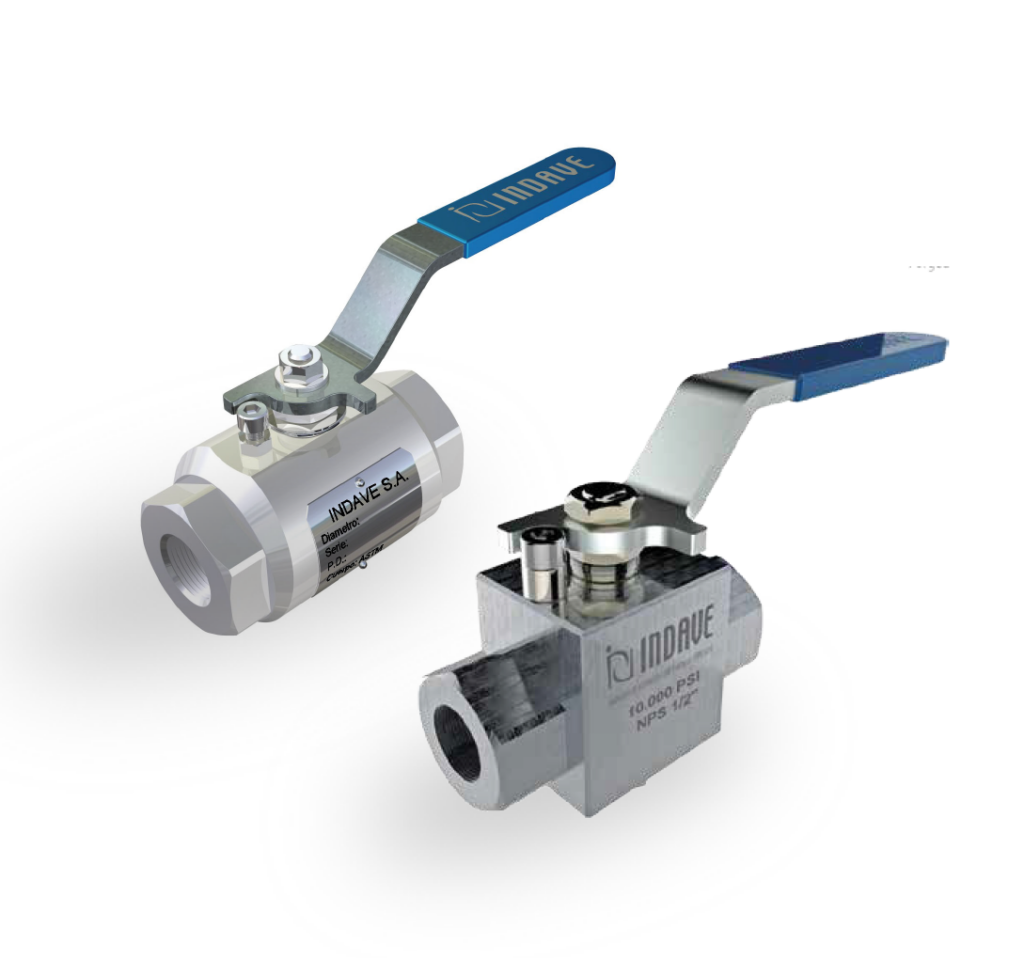

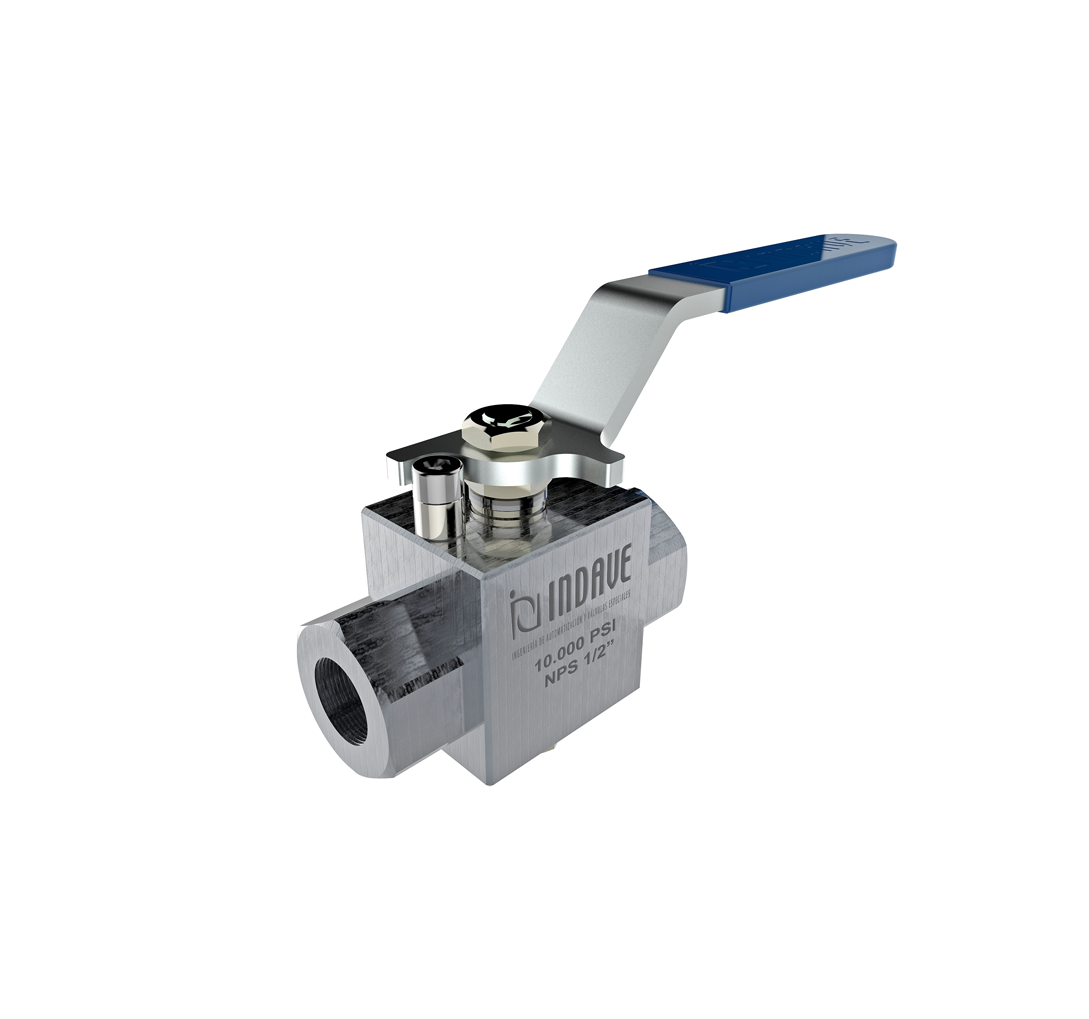

Válvula esférica de Alta Presión – IRA 3F**
Diseño apto para nuevos procesos no convencionales donde se requiere alta presión de operación.
– Diseño bipartido/ tripartido flotante.
– Diseño según BS 5351.
– ASME B16.34, B1.20.1, B16.11, B16.25.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ¼” a 3”.
– Extremos: NPT – BSP – SW – BW – PL.
– Presión: WOG 800/6000. Paso total y reducido.
**ACCESORIOS: Traba candado – Extensor de vástago.
VÁLVULAS ESFÉRICAS PARA INSTRUMENTACIÓN

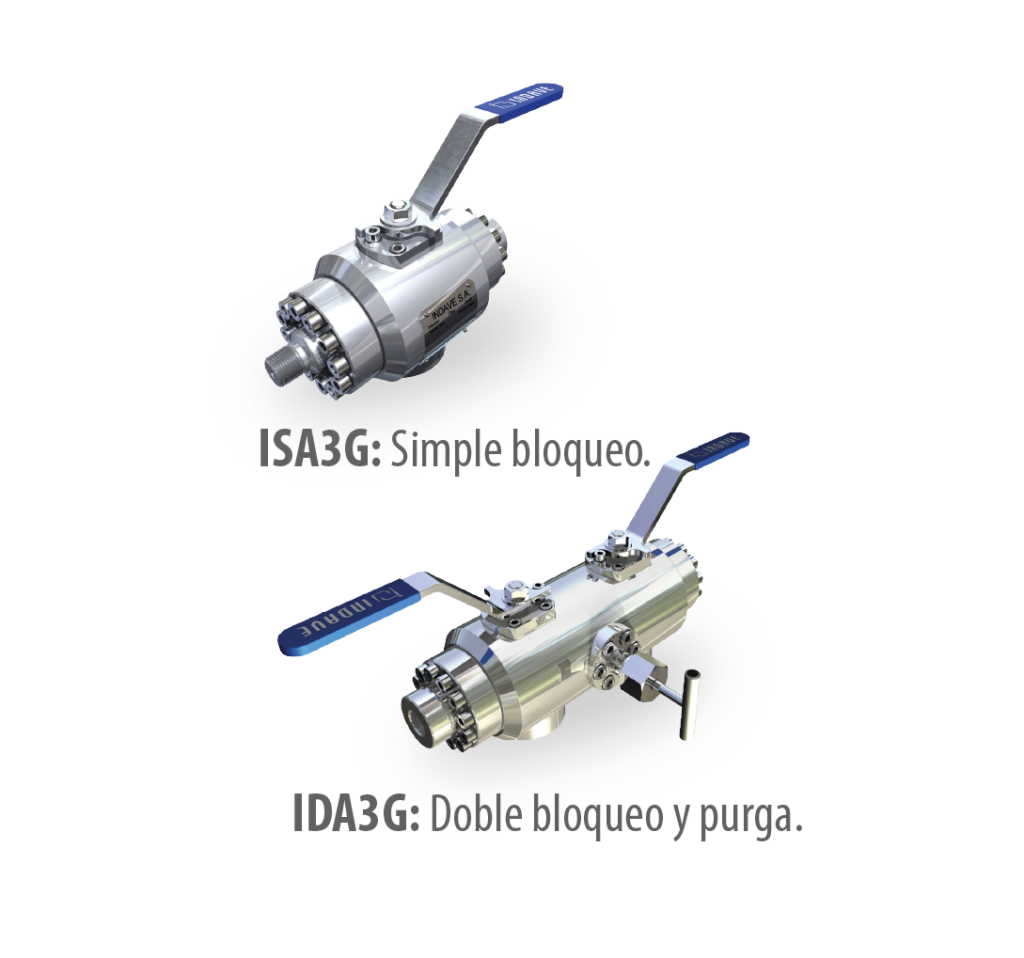

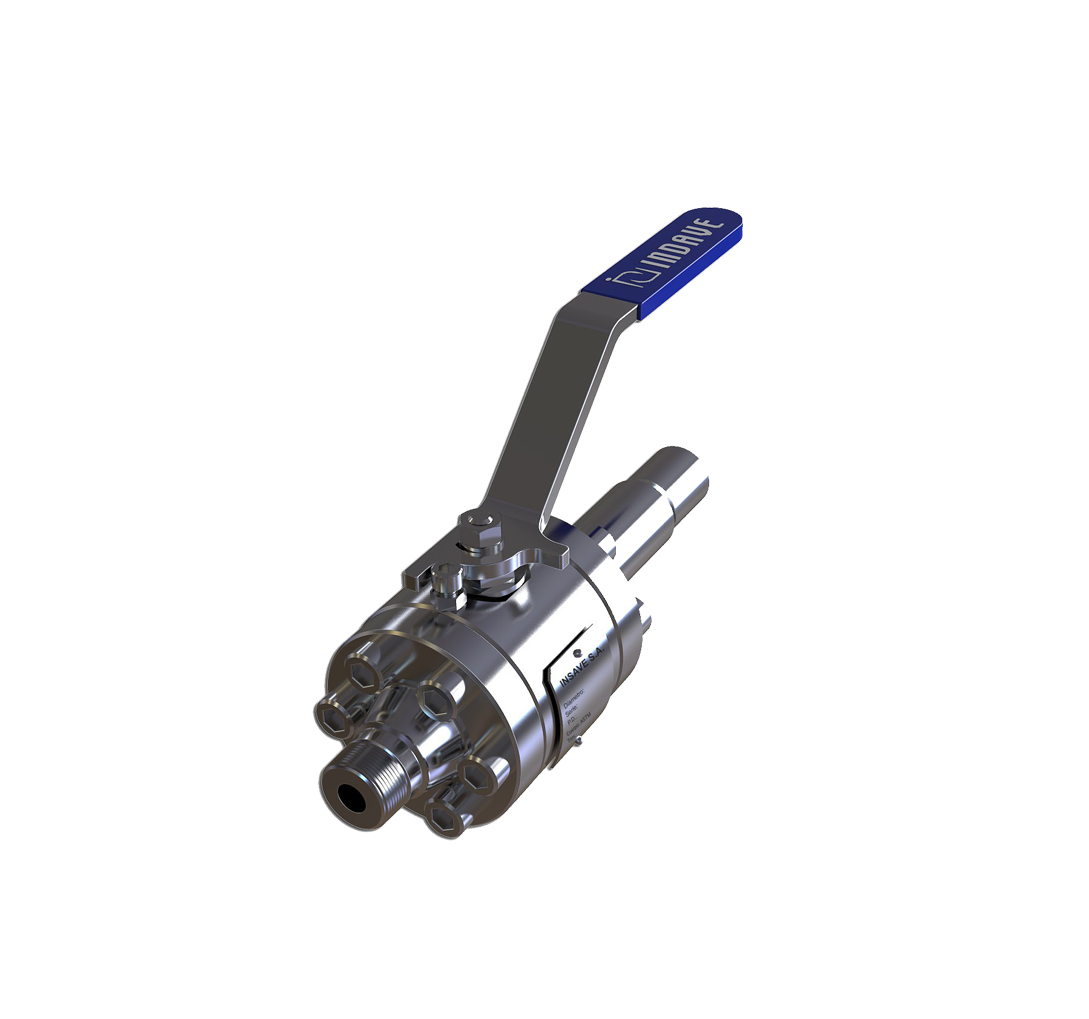

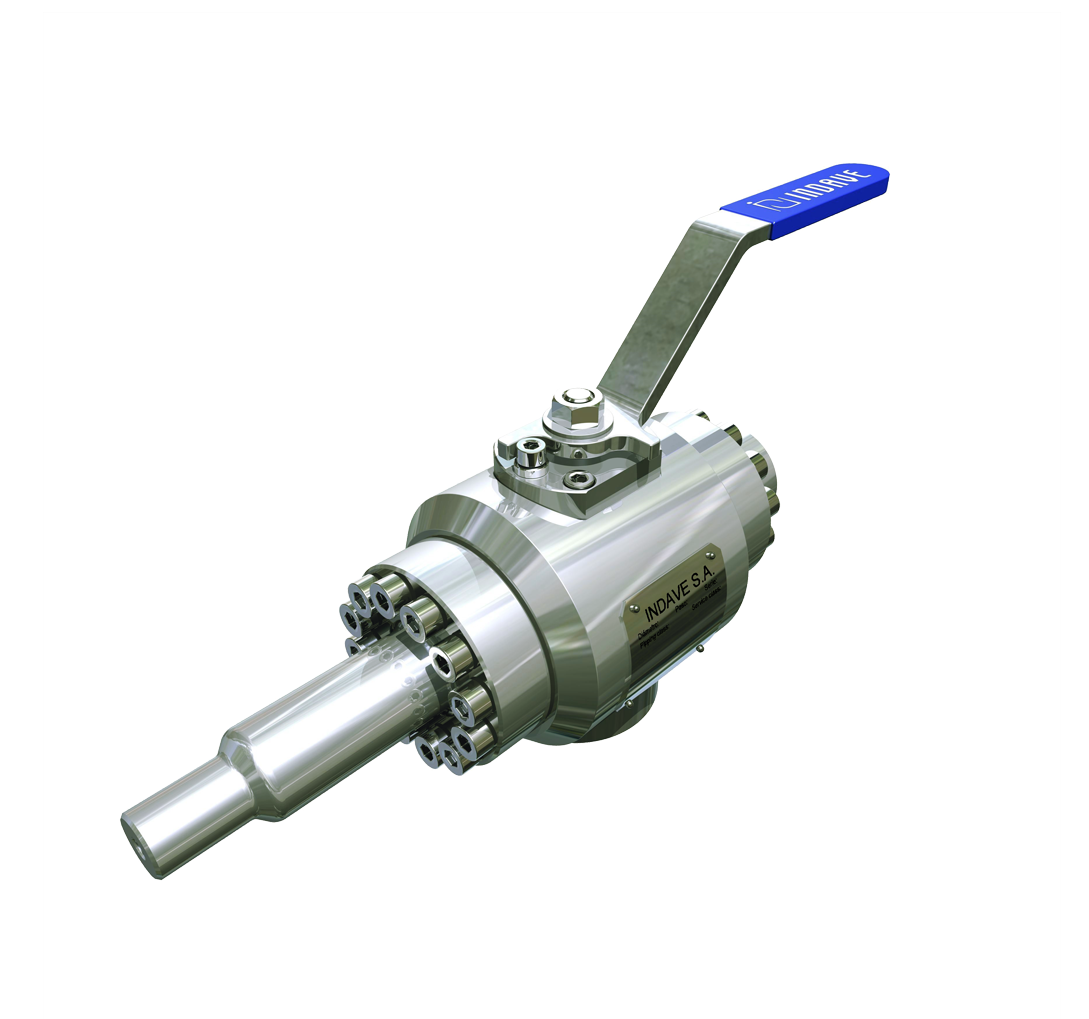

Válvulas esférica de simple bloqueo – TFE **
– Diseño tripartido flotante.
– Diseño según; BS 5351.
– ASME B16.34, B1.20.1, B16.11, B16.25.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: 15 / NPS ½’” HASTA DN 38 / NPS 2”.
– Extremos: NPT – BSPT Presión – ANSI:150/300/600/800/900/1500/2500.
– Paso total y Reducido.
**ACCESORIOS: Traba candado – Extensor de vástago.

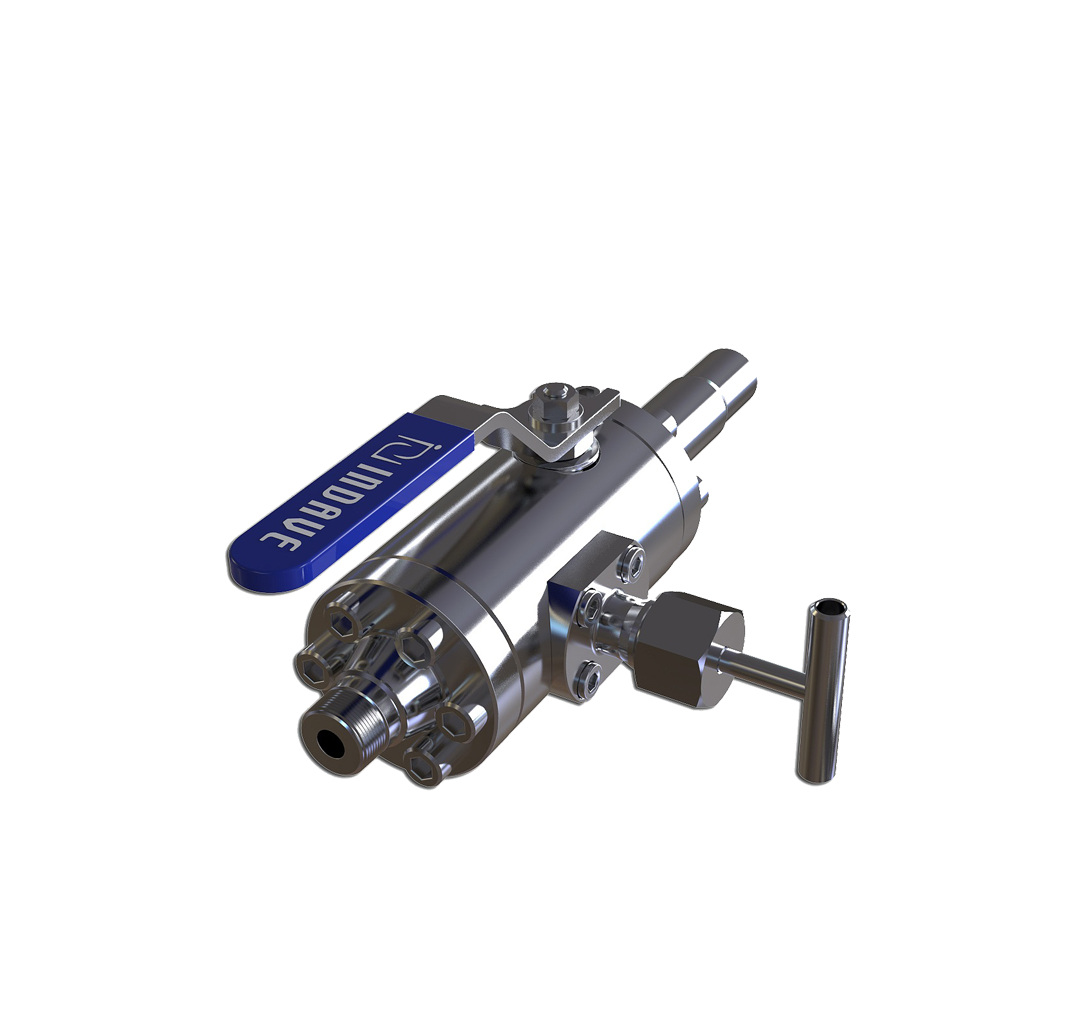

Válvulas esférica de simple bloqueo y purga – TFEB **
Diseño bipartido y tripartido.
Diseño según BS 5351.
ASME B16.34, ASME B1.20.1, ASME B16.11, ASME B16.25.
Certificación antifuego según API 607 / ISO 10497.
Dispositivo antiestático.
Vástago inexpulsable.
DN 2 ⁷/8” a 2 3/8′.’
Extremos para roscar según API EUE 8RD.
Presión: WOG 800/5000.
Paso total.
**ACCESORIOS: Traba candado – Extensor de vástago.

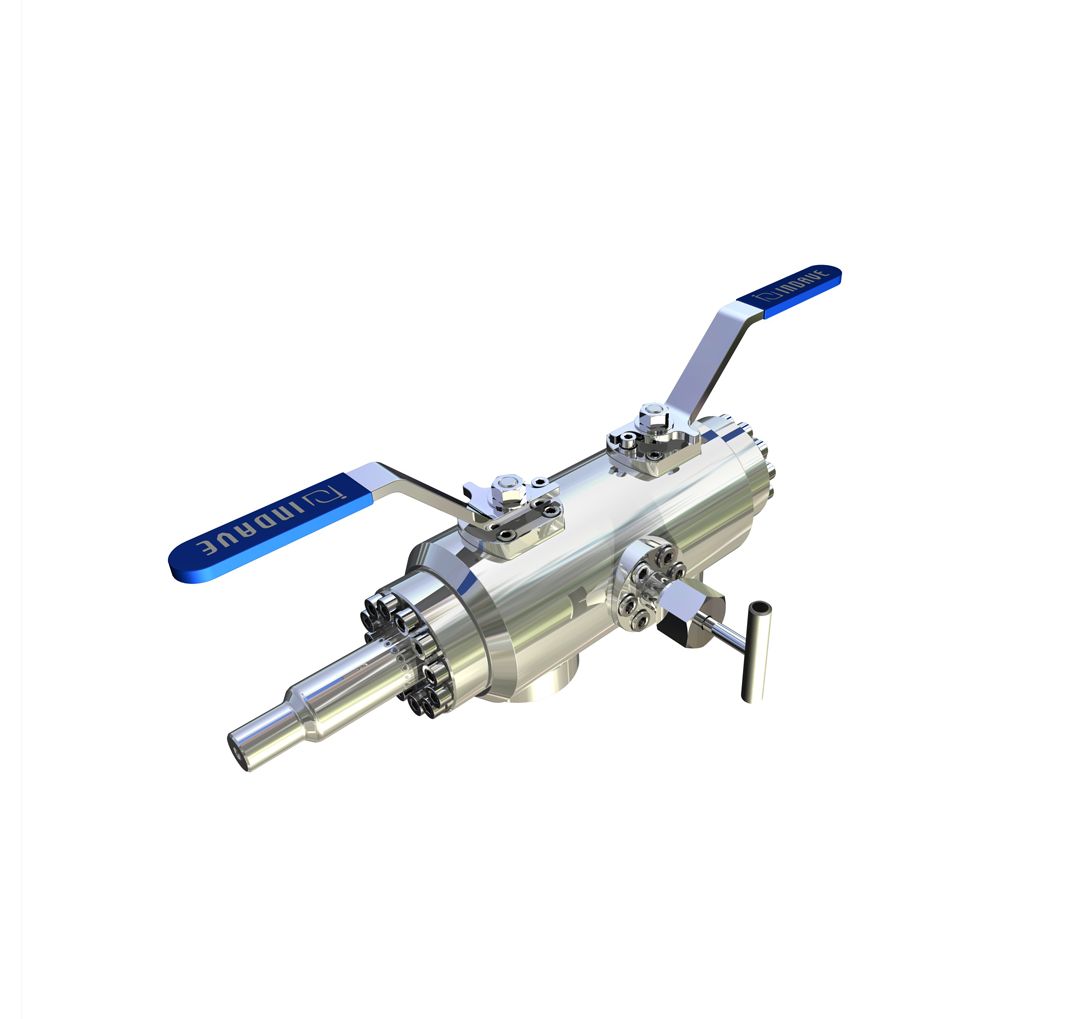

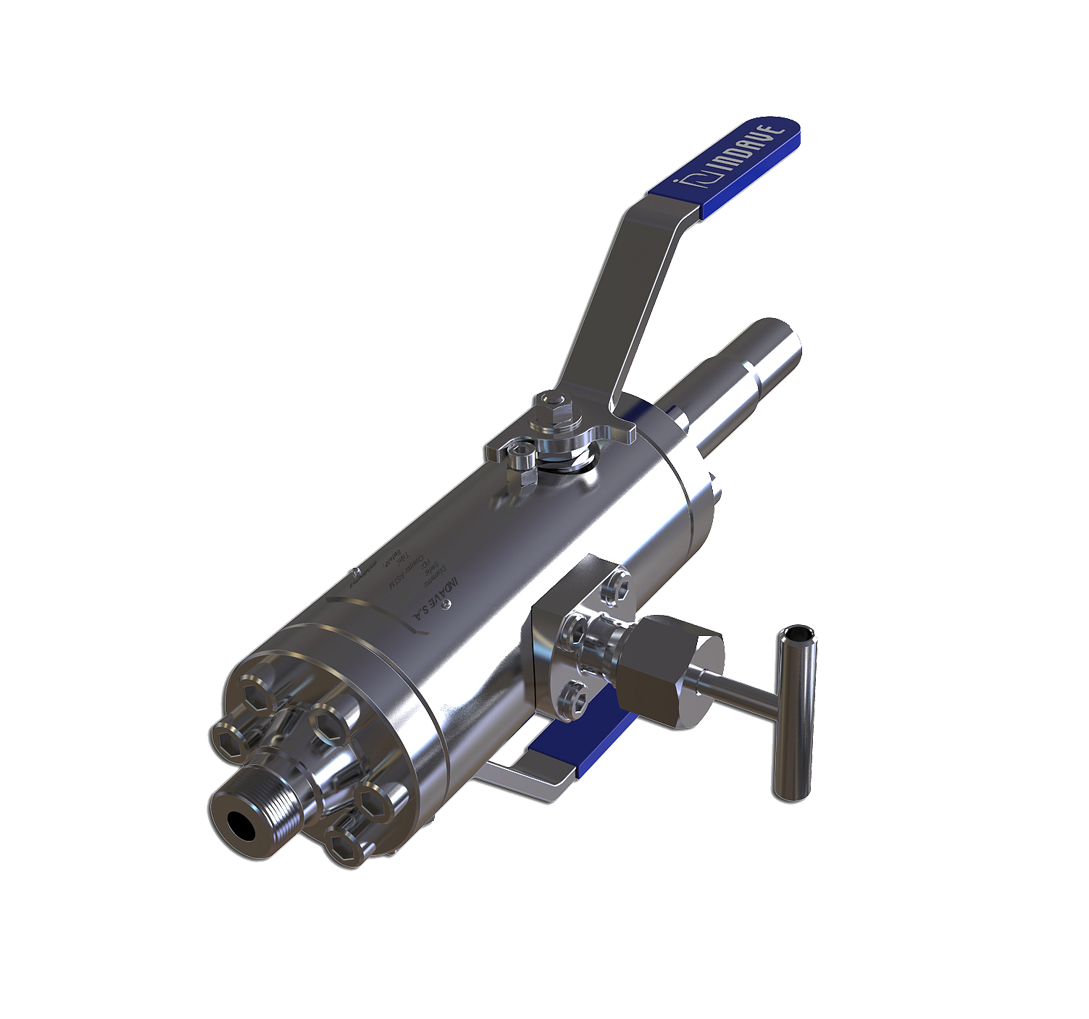

Válvulas esférica de doble bloqueo y purga – TFED **
Diseño bipartido y tripartido.
Diseño según BS 5351.
ASME B16.34, ASME B1.20.1, ASME B16.11, ASME B16.25.
Certificación antifuego según API 607 / ISO 10497.
Dispositivo antiestático.
Vástago inexpulsable.
DN 2 ⁷/8” a 2 3/8′.’
Extremos para roscar según API EUE 8RD.
Presión: WOG 800/5000.
Paso total.
**ACCESORIOS: Traba candado – Extensor de vástago.

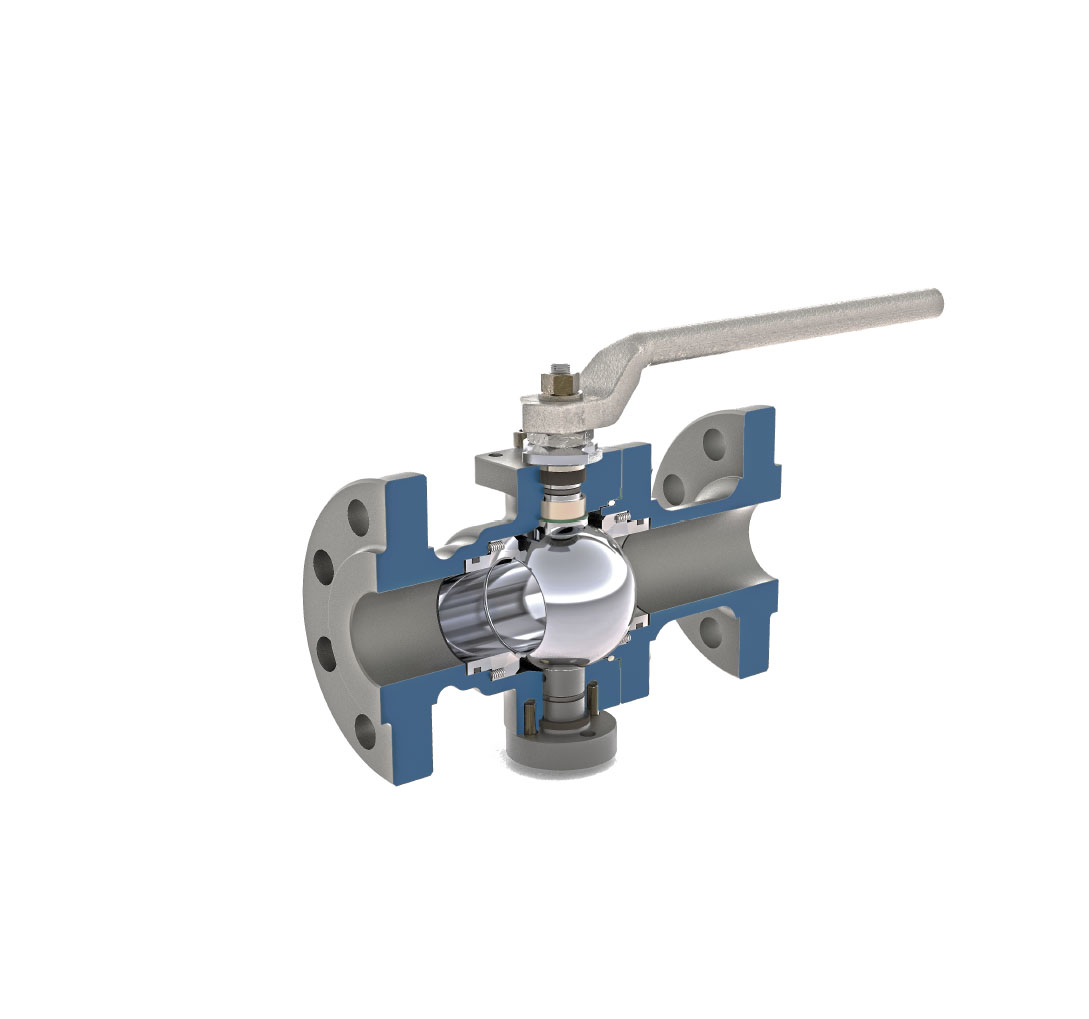

Válvula esférica con Cierre Metal Metal*
Esfera y asientos de acero inoxidable, dúplex u otras aleaciones con recubrimientos metálicos hard face.
– Diseño de acuerdo a API6D, ASME B16.34, B16.10 y B16.5.
– Dispositivo antiestático.
– Vástago inexpulsable.
– DN: ½” a 12”.
– Extremos: NPT – BSP – SW – BW – PL – RF – RJ.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

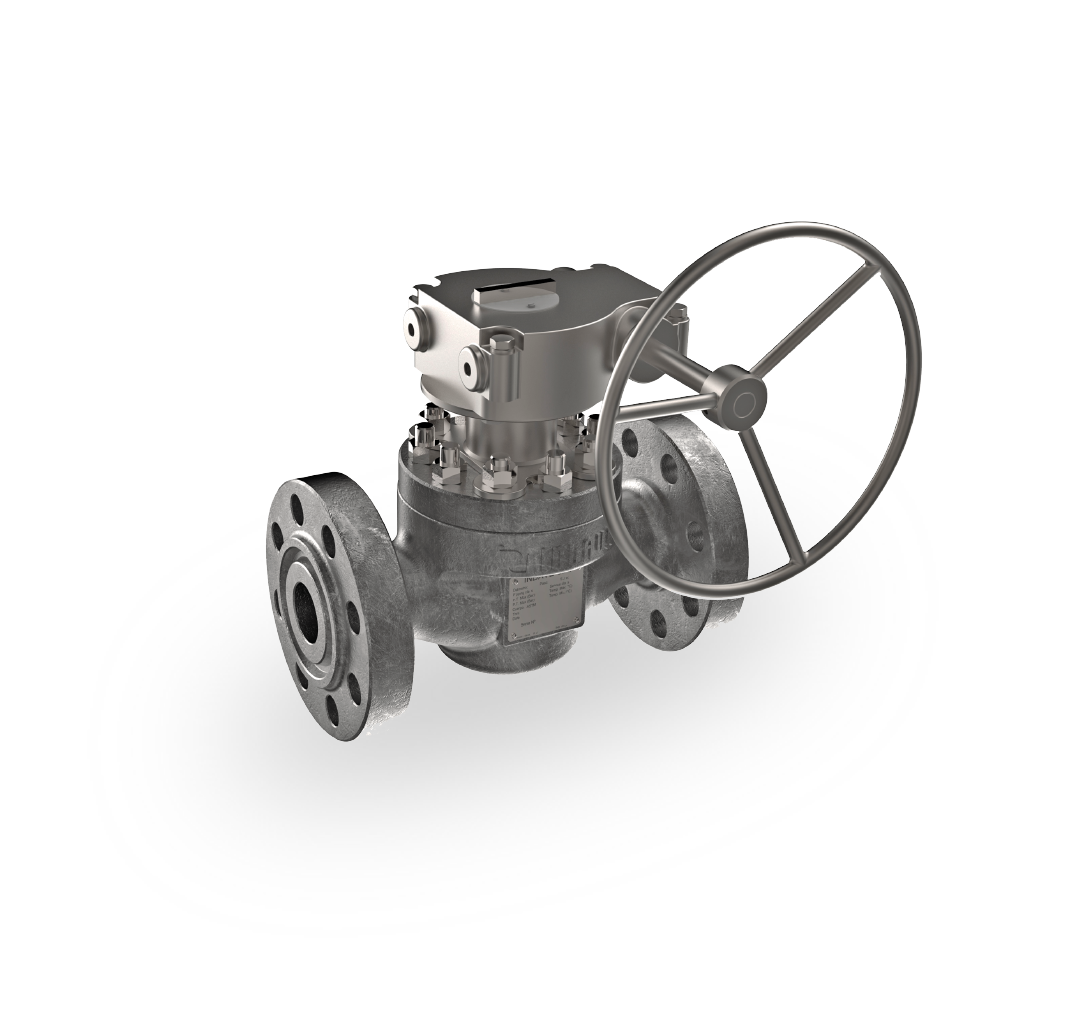

Válvula esférica de Desplazamiento Lateral Top Entry – IDL1G*
– Servicios con sólidos en suspensión.
– Diseño de acuerdo a API6D, ASME B16.34, B16.10 y B16.5.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

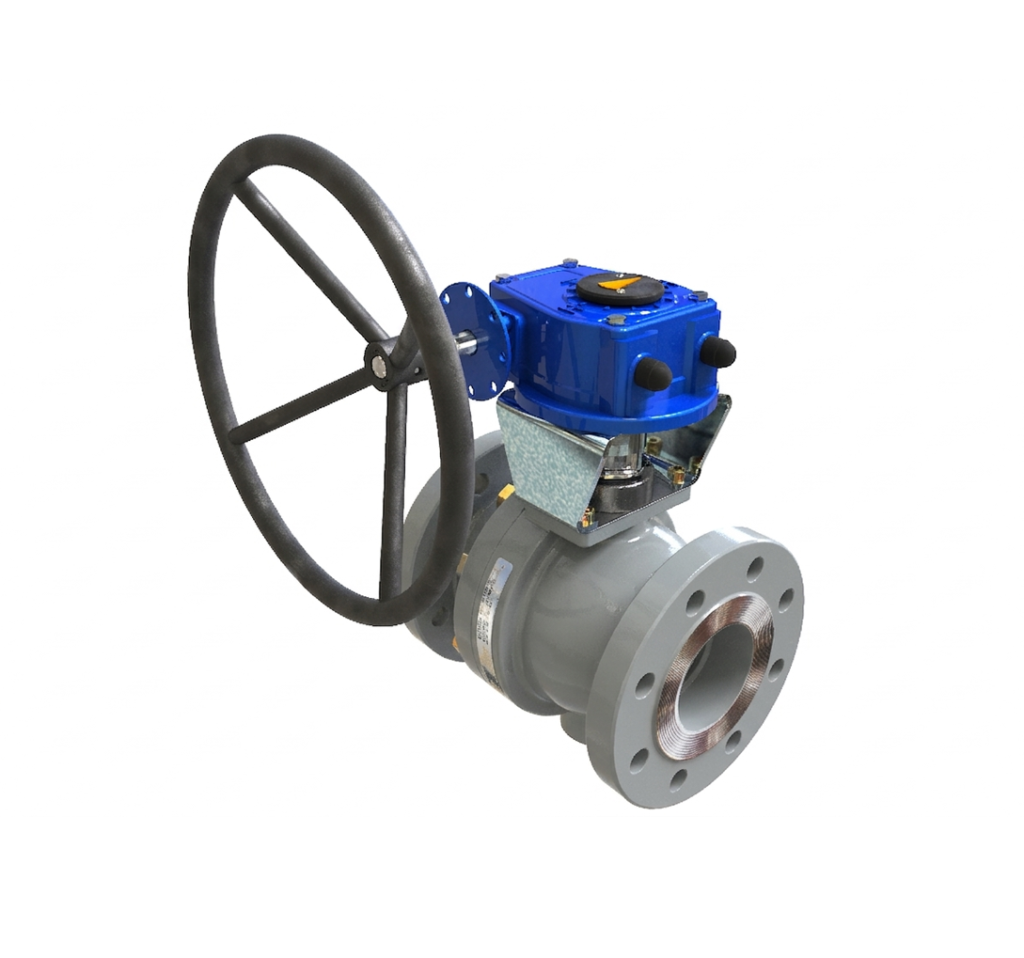

Válvula excéntrica IBE2G*
– Servicios fluídos con arena o sólidos en suspensión.
– Diseño de acuerdo a API6D, API608, BS 5351, ASME B16.34.
– Certificación antifuego según API 607 / ISO 10497.
– Dispositivo antiestático.
– Vástago inexpulsable.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

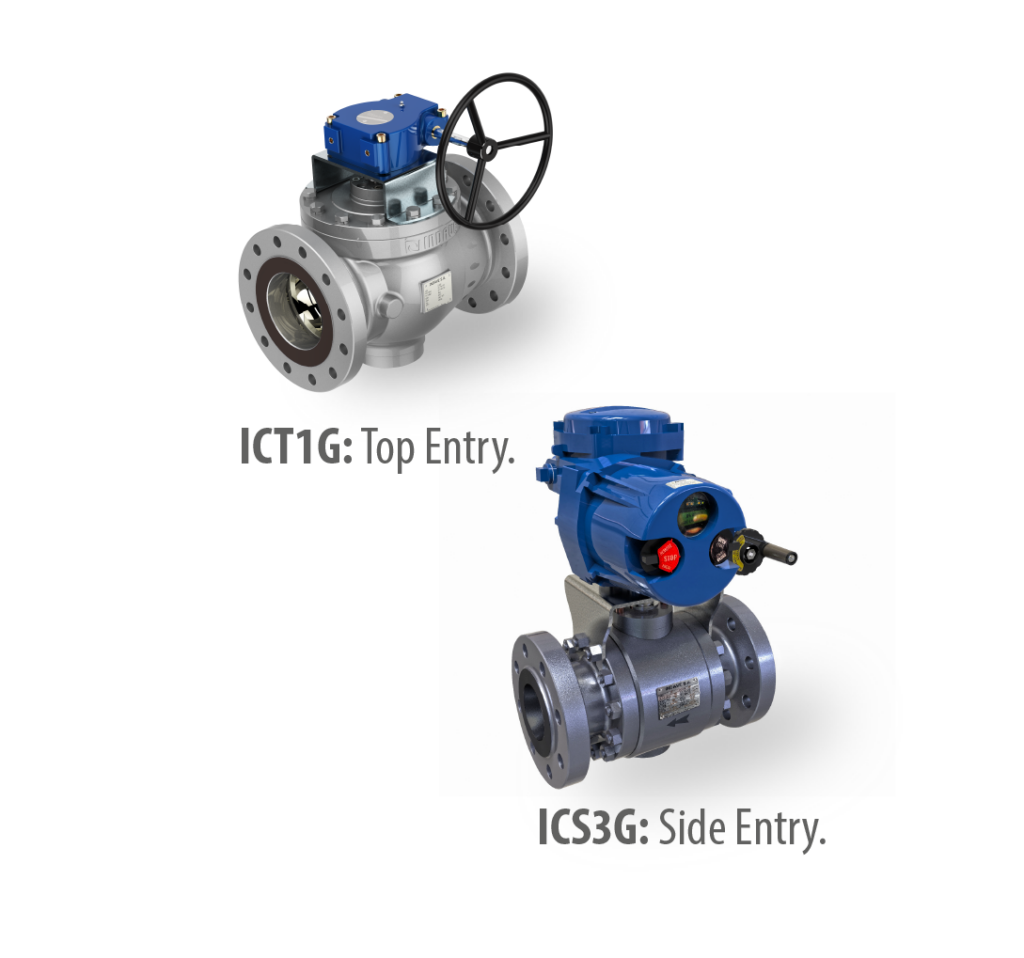

Válvula con Esfera Segmentada ICT1G – ICS3G*
Servicios abrasivos con alta concentración de arena.
‘- Diseño bipartido/ tripartido.
– Diseño según API 6D, ASME B16.34, ASME B16.5 y ASME B16.10.
– Dispositivo Antiestático.
– Vástago Inexpulsable
– DN: 3”, 4”, 6”, 8”, 10”
– Extremos: RF/RJ.
– Serie: 600/900
– Paso Total/Reducido.
– Top Entry / Side Entry.
– Fácil Mantenimiento.
– Asiento Metálico con Aporte de Carburo de Tungsteno: Alta resistencia al desgaste y corrosión, ideal para fluidos con alta carga de partículas sólidas.
– Operación ON/OFF.
*ACCESORIOS: Traba candado – Extensor de vástago – Automatización.

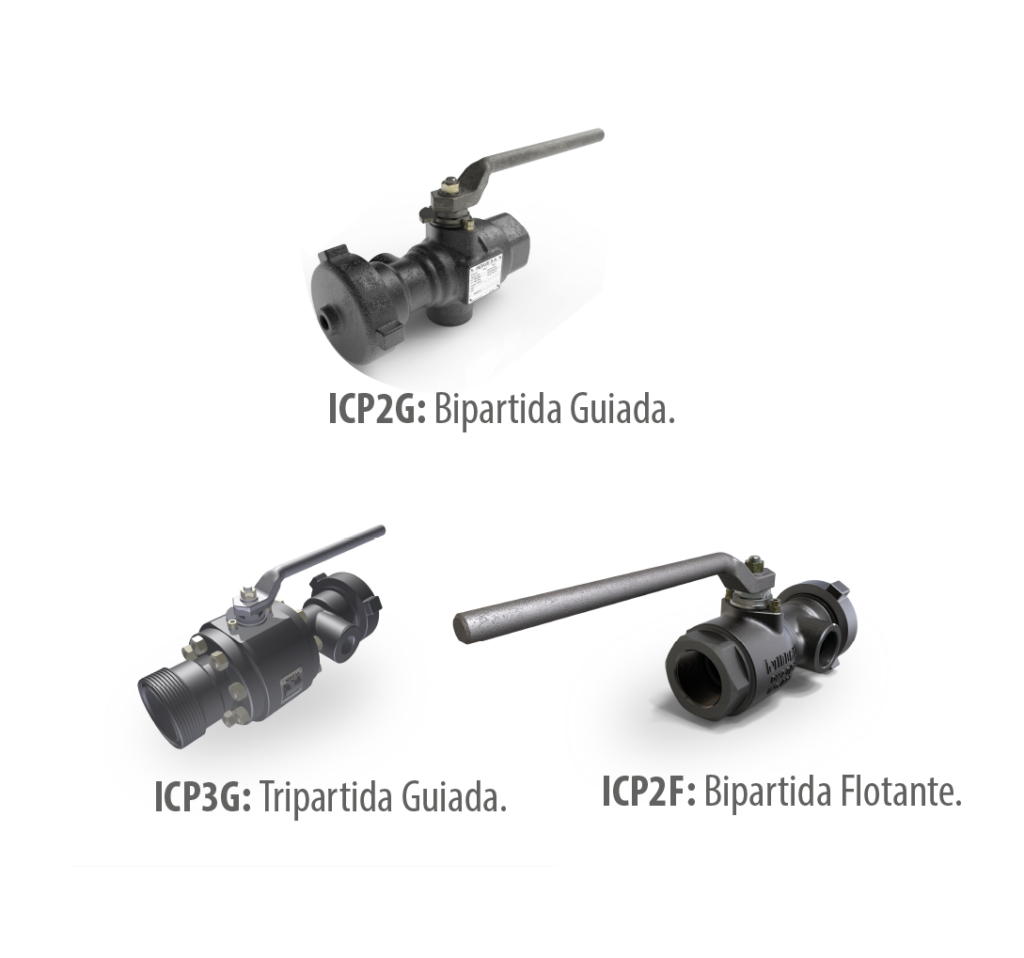

Cabezales de inyección para recuperación secundaria **
Diseño bipartido y tripartido.
Diseño según BS 5351.
ASME B16.34, ASME B1.20.1, ASME B16.11, ASME B16.25.
Certificación antifuego según API 607 / ISO 10497.
Dispositivo antiestático.
Vástago inexpulsable.
DN 2 ⁷/8” a 2 3/8′.’
Extremos para roscar según API EUE 8RD.
Presión: WOG 800/5000.
Paso total.
**ACCESORIOS: Traba candado – Extensor de vástago.

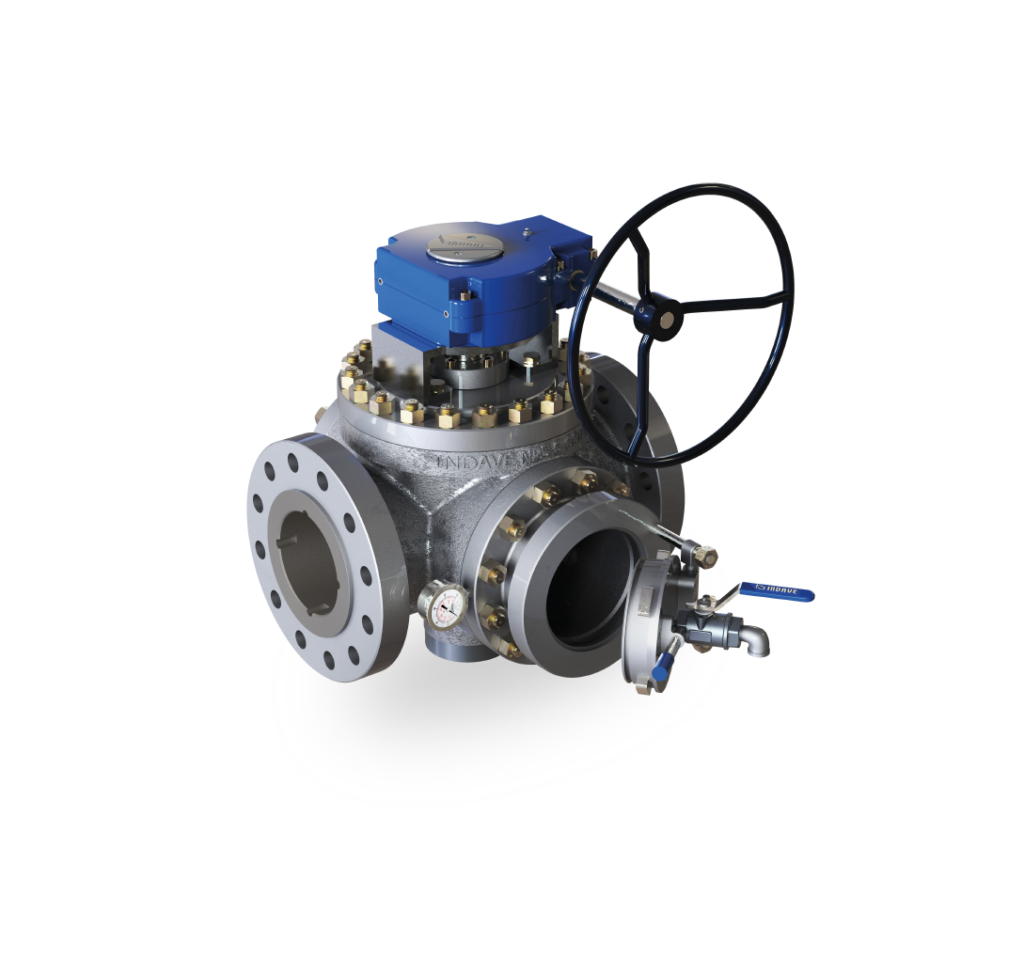

Válvulas para limpieza de ductos lanzadora y receptora – ILSIG 2025
– Válvula esférica diseñada de acuerdo a API6D y ASME B.16.34.
– Pasaje con diámetro mayor al nominal de cañería, apto para dimensiones de rapadores.
– DN: 50/NPS 2 “ hasta DN 200 NPS 8”.
– Rango de temperatura -46ºC hasta 200ºC.
– Operación manual a palanca / caja reductora.
– Conexiones: PN: 25/40/100/150/260 – ANSI: 150/ 300/ 600/ 900/ 1500.
– Opcionales: Cierre metal metal con carburo tungsteno para hermeticidad 100%.
Selección y Aplicación según el Proyecto
¿Cómo sería la correcta selección de una válvula bola?
Según las condiciones de servicio.
Como elegir una válvula: ¿Qué factores son determinantes para elegir la válvula correcta en mi proyecto?
La selección dependerá de estos pilares:
Según especificaciones del proyecto en cuestión.
Los datos del proceso: fluido, presión y temperatura
¿Cuáles son las variables de extremos en válvulas esféricas?
Roscadas, Bridadas, Para soldar (en todas sus variantes) y con CLAMP/HUB.
¿Cuándo usar cada extremo?
De acuerdo a las necesidades del cliente.
La configuración puede ser customizada según cada requerimiento.
Problemáticas que solucionan las válvulas INDAVE:
Según condiciones de servicio: Altas presiones, presencia de sólidos, flujo bifásico, cambios térmicos bruscos o fluidos corrosivos.
Según el efecto sobre los componentes: Erosión, abrasión, incrustaciones y corrosión.
Líneas de Producto INDAVE
Nuestras líneas se dividen en LINEA API 6D y LINEA A MEDIDA:
LINEA API 6D: Son válvulas esféricas con soluciones confiables y listas para entrega inmediata.
Incluye válvulas fuera del rango estándar como válvulas de alta presión, válvulas multivías, lanzadoras y receptoras de scraper. (conocida también por la línea destacada)
LINEA A MEDIDA Son desarrollos según diseño y necesidad especifico para cada cliente y cada situación
AUTOMATISMOS
¿Qué accesorios se puede sumar a las válvulas esféricas?
Los accesorios más comunes que se pueden anexar son: traba candado, extensor de vástago o sistemas de automatización.
¿Cómo se puede operar esta las válvulas esféricas?
Pueden ser operadas manualmente o con caja reductora, como así también automatizarse con cualquier tipo de operador / actuador neumático, hidráulico o eléctrico.
