Un gasoducto es una infraestructura compuesta principalmente por tuberías diseñada para transportar gas natural desde zonas de producción o plantas de tratamiento hasta centros de distribución, industrias, centrales de generación y otros puntos de consumo.
Estos sistemas permiten transportar grandes volúmenes de gas de manera continua a través de largas distancias y constituyen una infraestructura fundamental para conectar las áreas productoras con los centros de consumo.
Cómo se transporta el gas natural
El transporte de gas natural a gran escala puede realizarse mediante diferentes sistemas según la distancia, el volumen y las características geográficas de cada operación:
- Gasoductos (estado gaseoso): permiten transportar grandes volúmenes de gas a través de redes de tuberías, utilizando presión para mantener el flujo a lo largo del recorrido.
- Gas Natural Licuado – GNL (estado líquido): el gas natural se enfría hasta aproximadamente -162 °C, reduciendo considerablemente su volumen y permitiendo su transporte, principalmente por vía marítima, en buques especializados.
- Gas Natural Comprimido – GNC (estado gaseoso a alta presión): permite almacenar y transportar gas comprimido y puede utilizarse para abastecer determinados puntos que no cuentan con conexión directa a una red de gasoductos.
Cómo funciona un gasoducto
El funcionamiento de un gasoducto se basa en el desplazamiento del gas a través de una tubería mediante diferencias de presión.
A medida que el gas avanza por el sistema, la fricción y las características propias del recorrido producen pérdidas de presión. Para mantener las condiciones necesarias de transporte, la red puede contar con estaciones de compresión que elevan nuevamente la presión y permiten continuar impulsando el gas a lo largo de la traza.
Además, diferentes sistemas de regulación, medición, control y seguridad permiten supervisar las condiciones de operación y administrar el flujo durante el transporte.
Principales componentes de un gasoducto
Un sistema de transporte de gas natural está compuesto por diferentes instalaciones y equipos que permiten conducir y controlar el fluido de manera segura y eficiente.
Tuberías
Las tuberías constituyen la estructura principal del gasoducto. Generalmente se utilizan caños de acero unidos y protegidos mediante sistemas de revestimiento y protección contra la corrosión, de acuerdo con las características del proyecto y del entorno.
Estaciones de compresión
Las estaciones de compresión permiten elevar la presión del gas para compensar las pérdidas producidas durante el recorrido y mantener las condiciones necesarias de transporte.
Estaciones de regulación y medición
Las estaciones de regulación y medición permiten controlar parámetros como presión y caudal y adaptar las condiciones del gas según los requerimientos de entrega, distribución o consumo.
Trampas de scraper o PIG
Las trampas de lanzamiento y recepción permiten introducir y retirar dispositivos utilizados para realizar tareas de limpieza, mantenimiento e inspección interna de las tuberías.
Válvulas de gasoductos
Las válvulas permiten controlar, interrumpir o aislar el flujo de gas en distintos puntos de la instalación. Son componentes fundamentales para realizar maniobras operativas, tareas de mantenimiento y aislamiento de determinados sectores del sistema.
Diferencias entre gasoductos y oleoductos
Aunque ambos sistemas utilizan tuberías para transportar hidrocarburos a largas distancias, presentan diferencias asociadas principalmente al tipo de fluido transportado y al sistema utilizado para mantener su desplazamiento.
| Característica | Gasoductos | Oleoductos |
|---|---|---|
| Fluido transportado | Gas natural (fase gaseosa) | Petróleo crudo (fase líquida) |
| Mecanismo de impulso | Estaciones de Compresión | Estaciones de Bombeo |
| Mantenimiento del flujo | El gas se expande; requiere re-compresión periódica | El líquido no se comprime; requiere vencer fricción y gravedad |

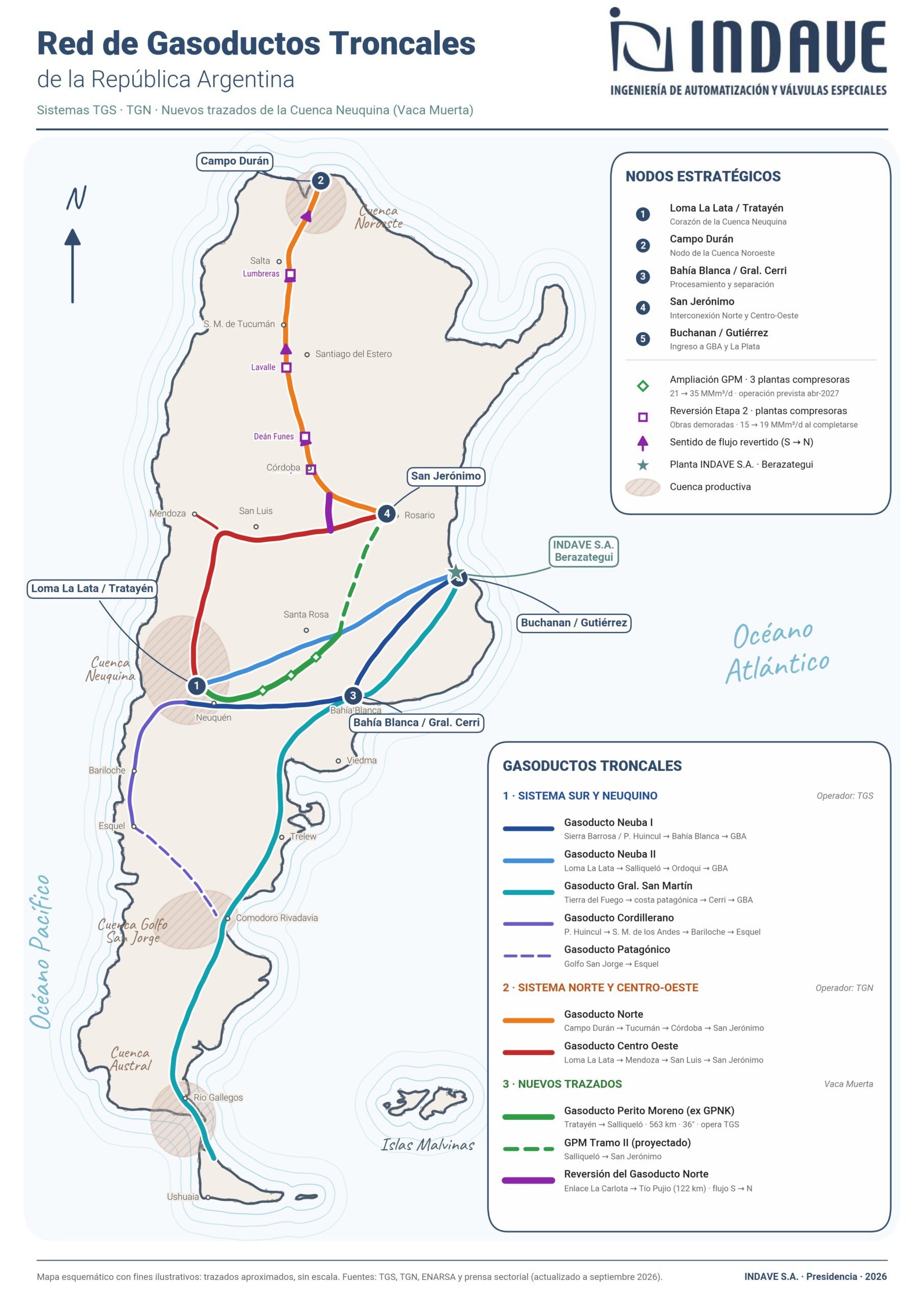

Red de gasoductos en Argentina
Argentina cuenta con una extensa infraestructura de transporte de gas natural que conecta las principales cuencas productoras con centros urbanos, industrias, centrales de generación y redes de distribución.
Dentro del sistema de transporte troncal tienen un papel central Transportadora de Gas del Sur (TGS) y Transportadora de Gas del Norte (TGN), cuyas redes conectan diferentes regiones productoras y consumidoras del país.
Gasoductos vinculados a Vaca Muerta
El crecimiento de la producción de gas natural en Vaca Muerta incrementó la necesidad de ampliar y adaptar la infraestructura disponible para transportar mayores volúmenes desde la Cuenca Neuquina hacia diferentes regiones del país.
Las obras de expansión, construcción y adecuación de gasoductos permiten aumentar la capacidad de evacuación del gas producido y mejorar su conexión con los principales centros de consumo.
Reversión del Gasoducto Norte
La reversión del Gasoducto Norte permitió modificar el sentido de circulación de parte del sistema para transportar gas proveniente de Vaca Muerta hacia el centro y norte de Argentina.
El proyecto incluyó nuevas instalaciones y adecuaciones en infraestructura existente, entre ellas intervenciones sobre plantas compresoras, con el objetivo de adaptar el sistema a las nuevas condiciones de abastecimiento y reducir la dependencia del gas proveniente de Bolivia.
Importancia de las válvulas en los gasoductos
Las válvulas cumplen un papel fundamental en la operación de los gasoductos, ya que permiten controlar el paso del fluido, aislar diferentes sectores de la instalación y realizar maniobras durante tareas operativas o de mantenimiento.
La selección de cada válvula depende de factores como la presión y temperatura de operación, características del fluido, diámetro de la tubería, función dentro del sistema y especificaciones técnicas de cada proyecto.
Indave cuenta con soluciones para conducción y control de fluidos, entre ellas válvulas esféricas, esclusa, globo y de retención, además de automatismos, desarrollos a medida, kits de mantenimiento y servicios técnicos especializados para aplicaciones industriales.
